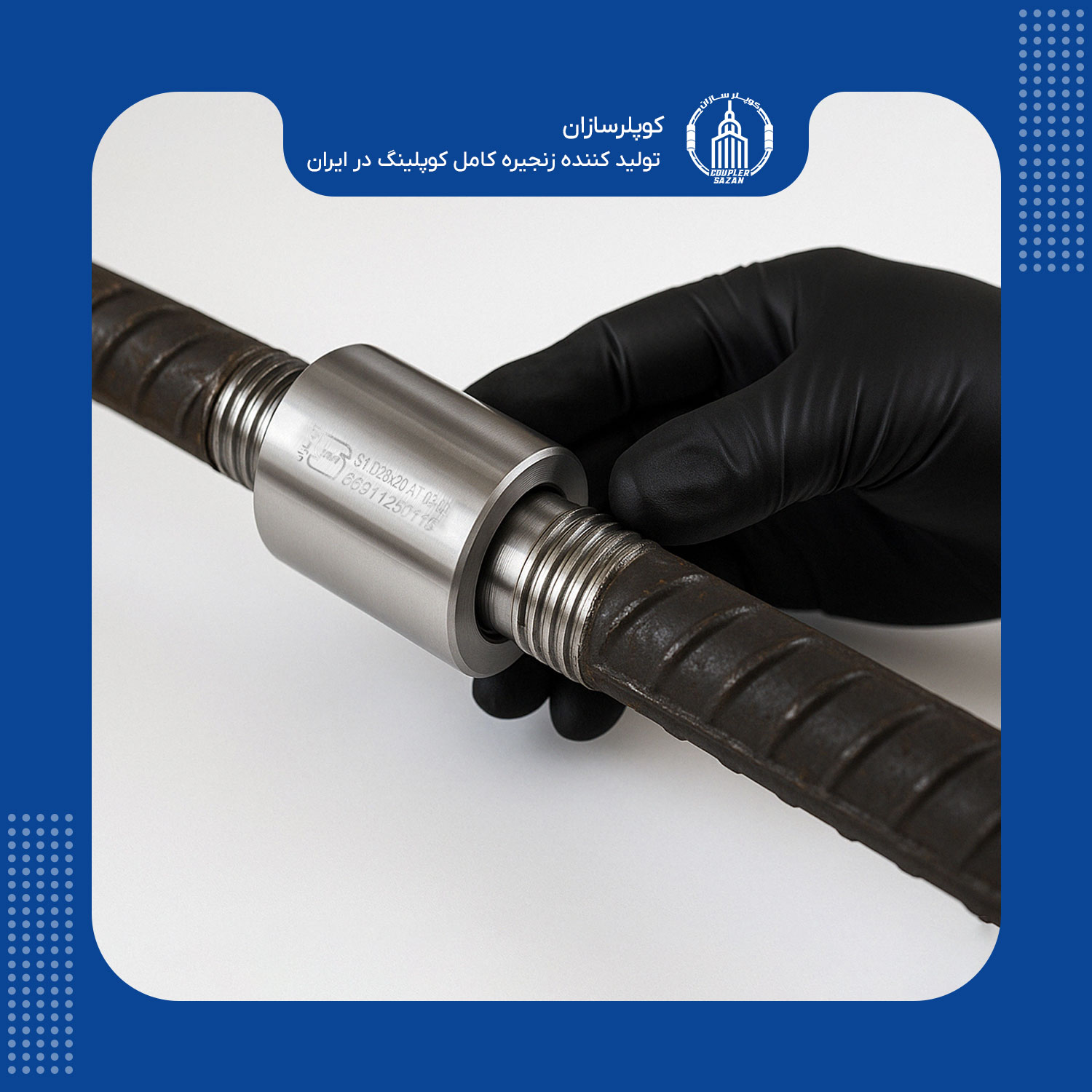

کوپلر میلگرد چیست و چگونه کار میکند؟
کوپلر میلگرد یا وصله مکانیکی میلگرد برای پیوستهکردن دو شاخه آرماتور در یک امتداد به کار میرود. در مدلهای رزوهای، اپراتور سر میلگردها را با فرآیند و ابزار متناسب آماده میکند تا رزوه خارجی میلگرد با رزوه داخلی کوپلر درگیر شود. در مدلهای دیگر، پیچهای قفلشونده، جوش، گروت یا سازوکار اختصاصی نیرو را منتقل میکنند.
عملکرد اتصال تنها به مقاومت بدنه کوپلر وابسته نیست. هندسه و جنس قطعه، کیفیت آمادهسازی سر میلگرد، تطابق رزوهها، مقدار درگیری، همراستایی دو میلگرد، روش بستن و معیار پذیرش پروژه همگی بر عملکرد مجموعه اثر دارند. به همین دلیل، خرید یک کوپلر با ظاهر مناسب بدون بررسی سازگاری آن با میلگرد و روش اجرا، برای تصمیم فنی کافی نیست.
تفاوت کوپلر، کوپلینگ و وصله مکانیکی میلگرد
کوپلر نام قطعهای است که دو میلگرد را به یکدیگر متصل میکند. اصطلاح کوپلینگ میلگرد فرآیند و روش ایجاد اتصال با استفاده از این قطعه را توصیف میکند. اصطلاحهای وصله مکانیکی آرماتور و اتصال مکانیکی میلگرد نیز به مجموعه اتصال اشاره دارند، نه صرفاً بدنه کوپلر.
در مکاتبات کارگاهی ممکن است عوامل پروژه این واژهها را بهجای یکدیگر به کار ببرند، اما در خرید و کنترل فنی بهتر است میان «قطعه»، «آمادهسازی میلگرد» و «اتصال تکمیلشده» تفاوت بگذاریم. ممکن است خود قطعه صحیح باشد، ولی رزوه یا نصب نامناسب باعث شود اتصال نهایی معیارهای پروژه را برآورده نکند.
کوپلر میلگرد در چه شرایطی قابل استفاده است؟
وقتی نقشه و مشخصات پروژه استفاده از وصله مکانیکی را مجاز بدانند، طراح و تیم فنی کوپلر را بررسی میکنند. این روش در مقاطع پرتراکم، محلهایی با فضای محدود برای اورلپ، اجرای مرحلهای، اتصال میلگرد انتظار، اتصال قطرهای متفاوت یا نقاطی که کنترل مستقیم اتصال اهمیت دارد، میتواند گزینه مناسبی باشد.
بااینحال، تیم فنی باید پیش از انتخاب مدل، محل وصله، نوع بارگذاری، الزامات لرزهای، گرید و قطر میلگرد و معیارهای پذیرش را بررسی کند. تصمیم نهایی درباره اتصال طولی میلگرد باید با مدارک طراحی، دستورالعمل سازنده و الزامات کنترل کیفیت پروژه هماهنگ باشد.

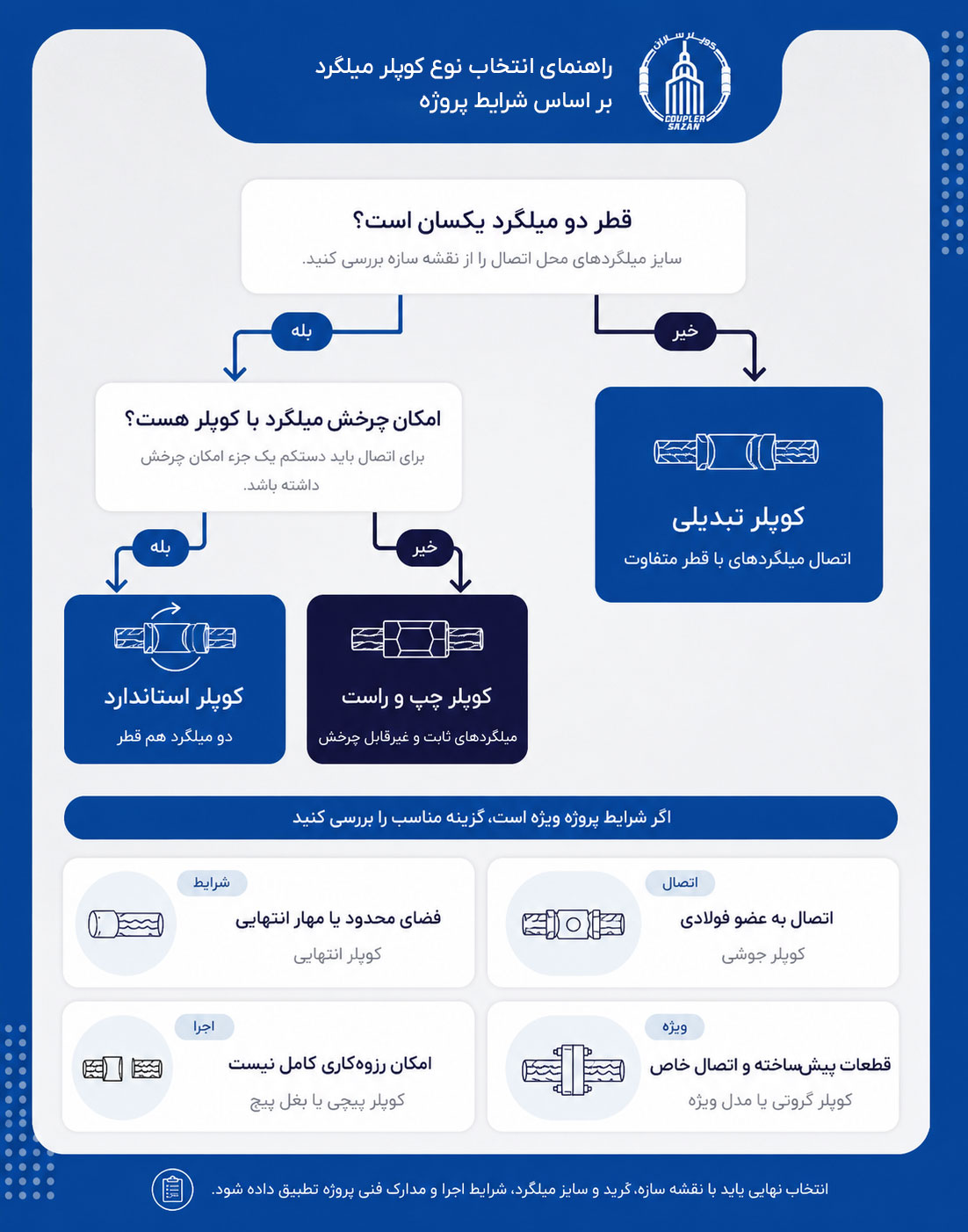

راهنمای انتخاب نوع کوپلر میلگرد بر اساس شرایط پروژه
نام مدل بهتنهایی برای انتخاب کافی نیست. ابتدا باید وضعیت دو میلگرد در زمان نصب مشخص شود: آیا همقطرند؟ آیا یکی از آنها میچرخد؟ آیا دو سر میلگرد در دسترس است؟ آیا امکان رزوهکاری وجود دارد؟ آیا اتصال به یک عضو فولادی انجام میشود؟ پاسخ به این پرسشها دامنه انتخاب را محدود میکند.
| وضعیت پروژه | گزینه قابل بررسی | نکته تصمیمگیری |
| دو میلگرد همقطر و امکان چرخش یکی از آنها | کوپلر استاندارد | قطر، گرید، نوع رزوه و طول درگیری باید با سیستم انتخابی هماهنگ باشد. |
| دو میلگرد با قطر متفاوت | کوپلر تبدیلی | ترکیب دقیق دو سایز باید هنگام سفارش اعلام شود. |
| هیچیک از میلگردها امکان چرخش ندارند | کوپلر چپ و راست یا مدل موقعیت | توالی نصب و جهت رزوهها باید دقیقاً مطابق دستورالعمل باشد. |
| میلگرد موجود کوتاه است یا رزوهکاری عملی نیست | کوپلر پیچی یا بغلپیچ | سازگاری مدل با قطر، آج و وضعیت میلگرد باید کنترل شود. |
| مهار انتهای میلگرد و محدودیت فضای خم | کوپلر انتهایی | الزامات مهاری و ابعاد صفحه انتهایی باید در طراحی تأیید شود. |
| اتصال میلگرد به صفحه یا عضو فولادی | کوپلر جوشی | جنس قطعه، روش جوشکاری و کنترل جوش باید مشخص باشد. |
| اتصال قطعات پیشساخته | کوپلر گروتی یا سیستم اختصاصی | نوع گروت، طول مهاری، تلرانس نصب و روش تزریق اهمیت دارد. |
این جدول نقطه شروع انتخاب است و نوع نهایی کوپلر باید پس از بررسی قطر و گرید میلگرد، امکان چرخش، وضعیت دسترسی، نوع رزوه و الزامات طراحی پروژه تأیید شود. در بخش بعد، مشخصات و کاربرد هر یک از انواع کوپلر بهصورت جداگانه توضیح داده شده است.

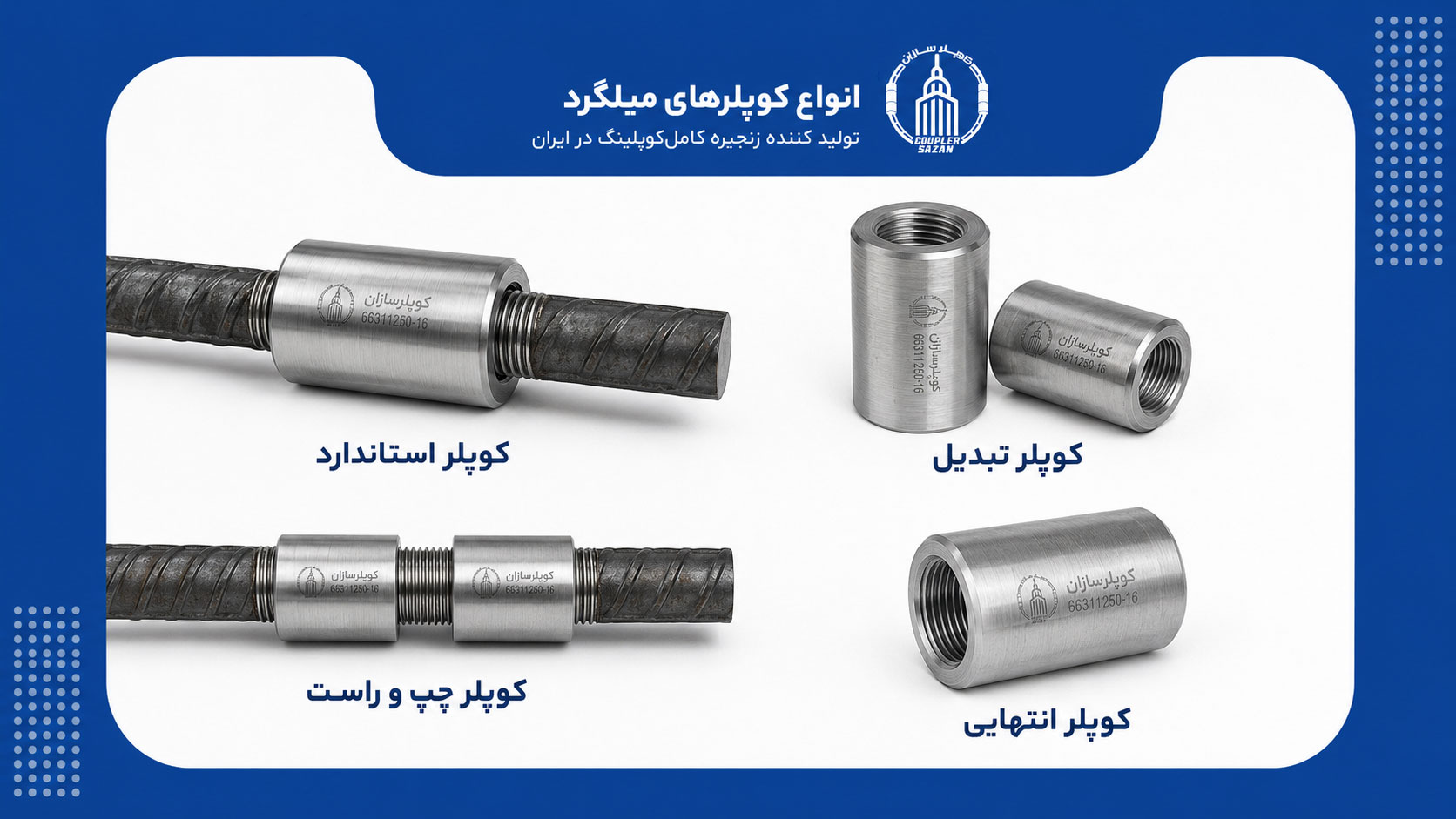

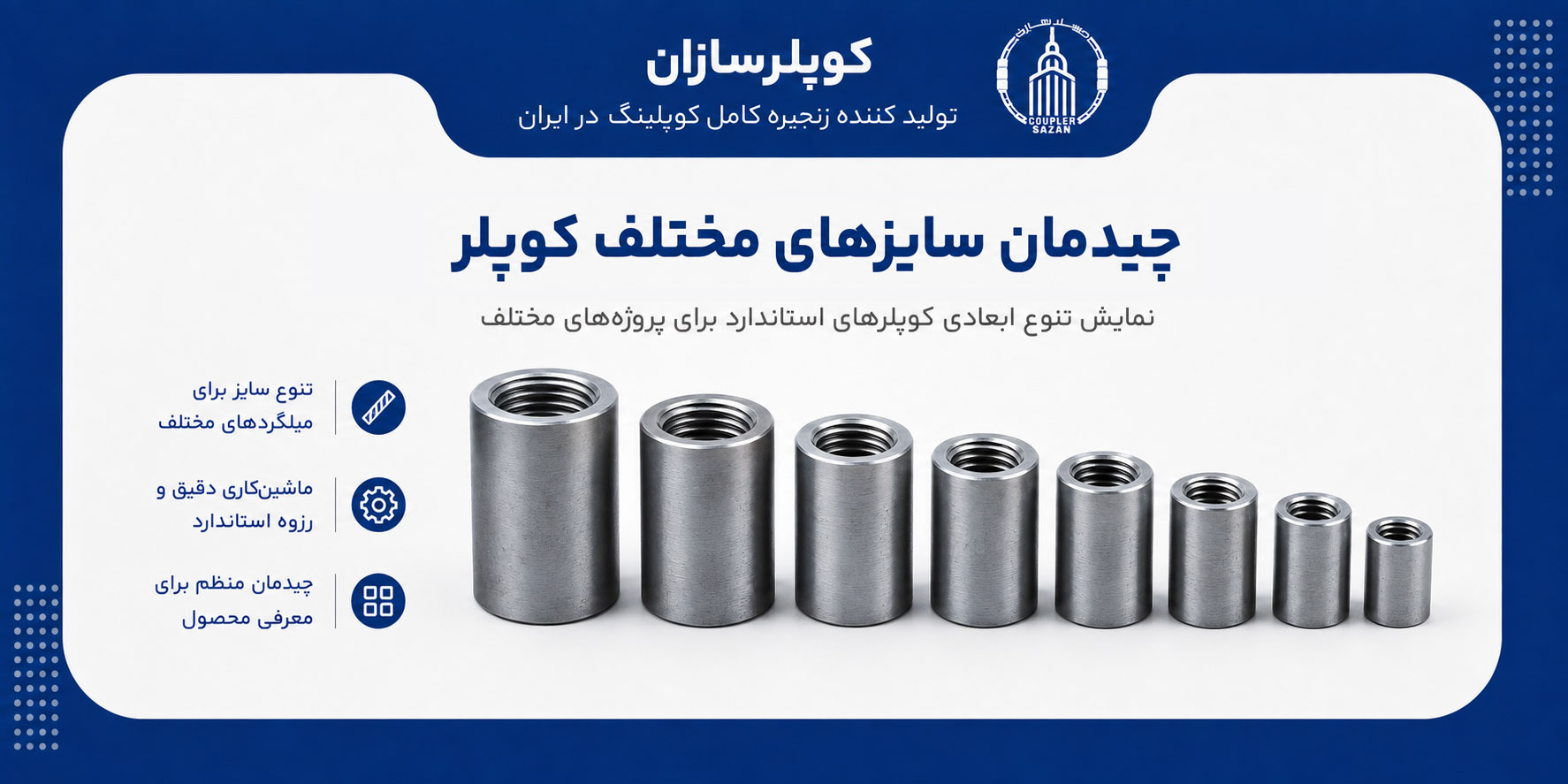

انواع کوپلر میلگرد
انواع کوپلر میلگرد براساس نحوه اتصال و شرایط نصب با یکدیگر تفاوت دارند. در ادامه، کاربرد اصلی هر مدل و مهمترین نکتهای که هنگام انتخاب آن باید بررسی شود توضیح داده شده است.

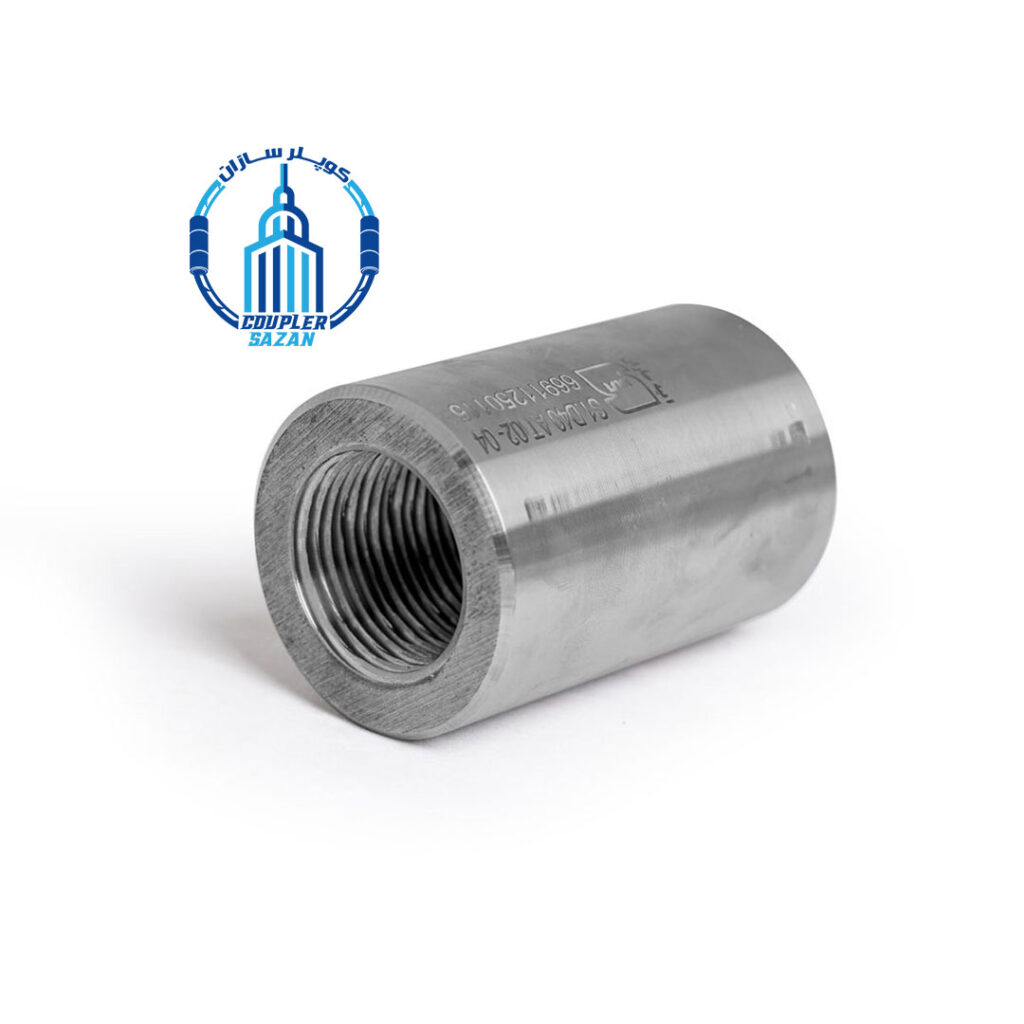

کوپلر استاندارد
کوپلر استاندارد دو میلگرد همقطر را مستقیم متصل میکند و معمولاً یکی از میلگردها باید امکان چرخش داشته باشد. این مدل در بسیاری از اعضای بتنآرمه کاربرد دارد، اما نوع و محل وصله باید با الزامات پروژه سازگار باشد.
هنگام انتخاب، قطر اسمی بهتنهایی کافی نیست. مشخصات میلگرد، روش رزوهکاری، طول درگیری و ابعاد واقعی کوپلر باید در یک سیستم هماهنگ بررسی شوند.

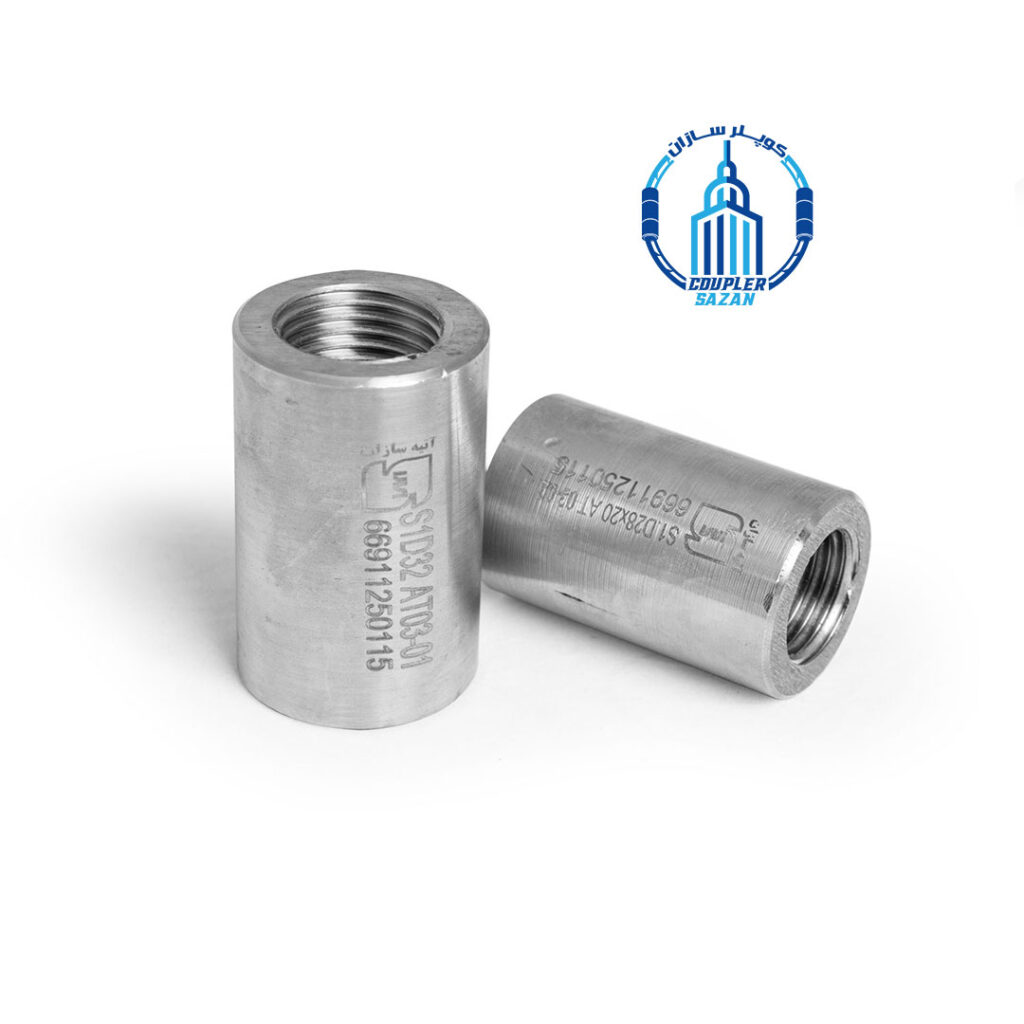

کوپلر تبدیلی
کوپلر تبدیلی دو میلگرد با قطر متفاوت را به هم متصل میکند. کاربرد رایج آن در تغییر مقطع آرماتور میان ترازها یا بخشهای مختلف سازه است. خریدار باید ترکیب سایزها را در سفارش ثبت کند تا تولیدکننده دو سمت قطعه را متناسب با همان میلگردها بسازد یا انتخاب کند.

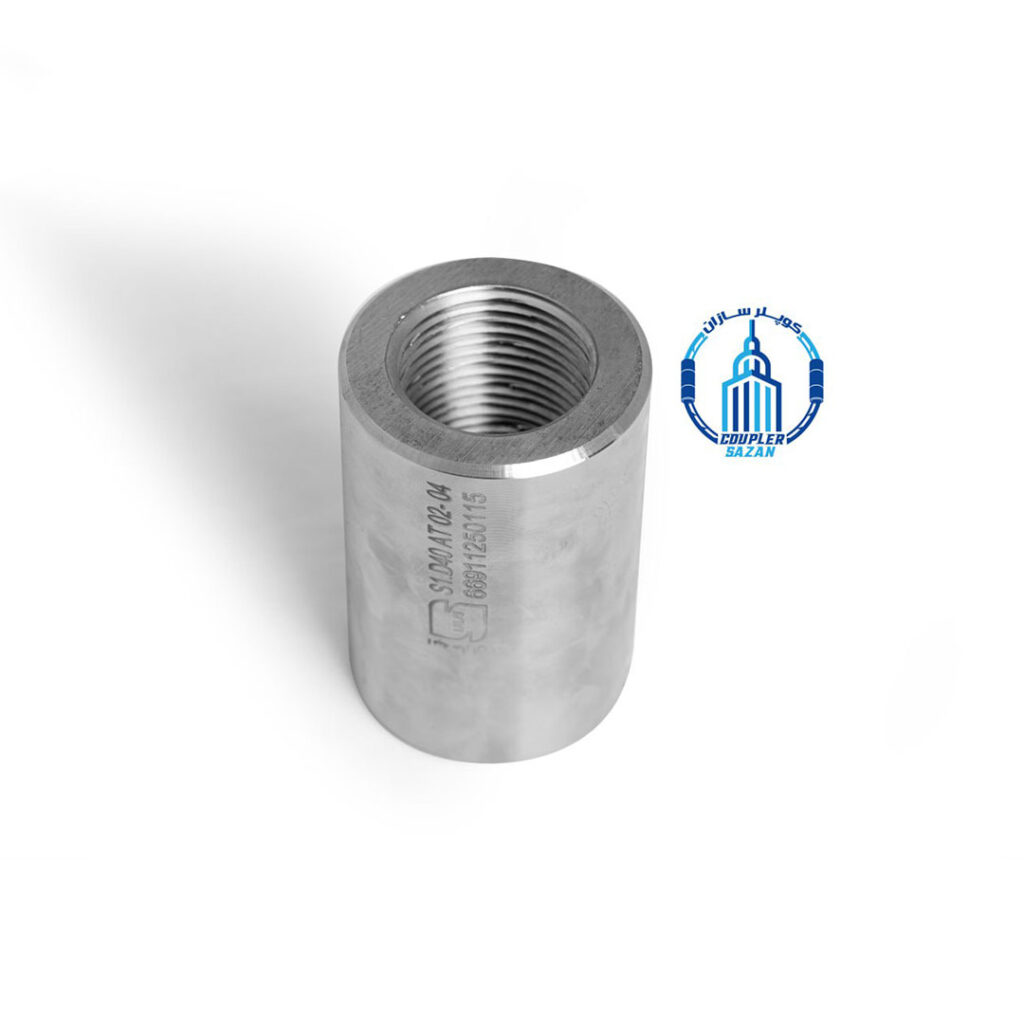

کوپلر چپ و راست
کوپلر چپ و راست برای شرایطی مناسب است که میلگردها ثابتاند و امکان چرخاندن آنها وجود ندارد. عملکرد این مدل به جهت صحیح رزوهها و توالی نصب وابسته است. اشتباه در تشخیص سمتها یا درگیری ناقص میتواند کیفیت اتصال را کاهش دهد.

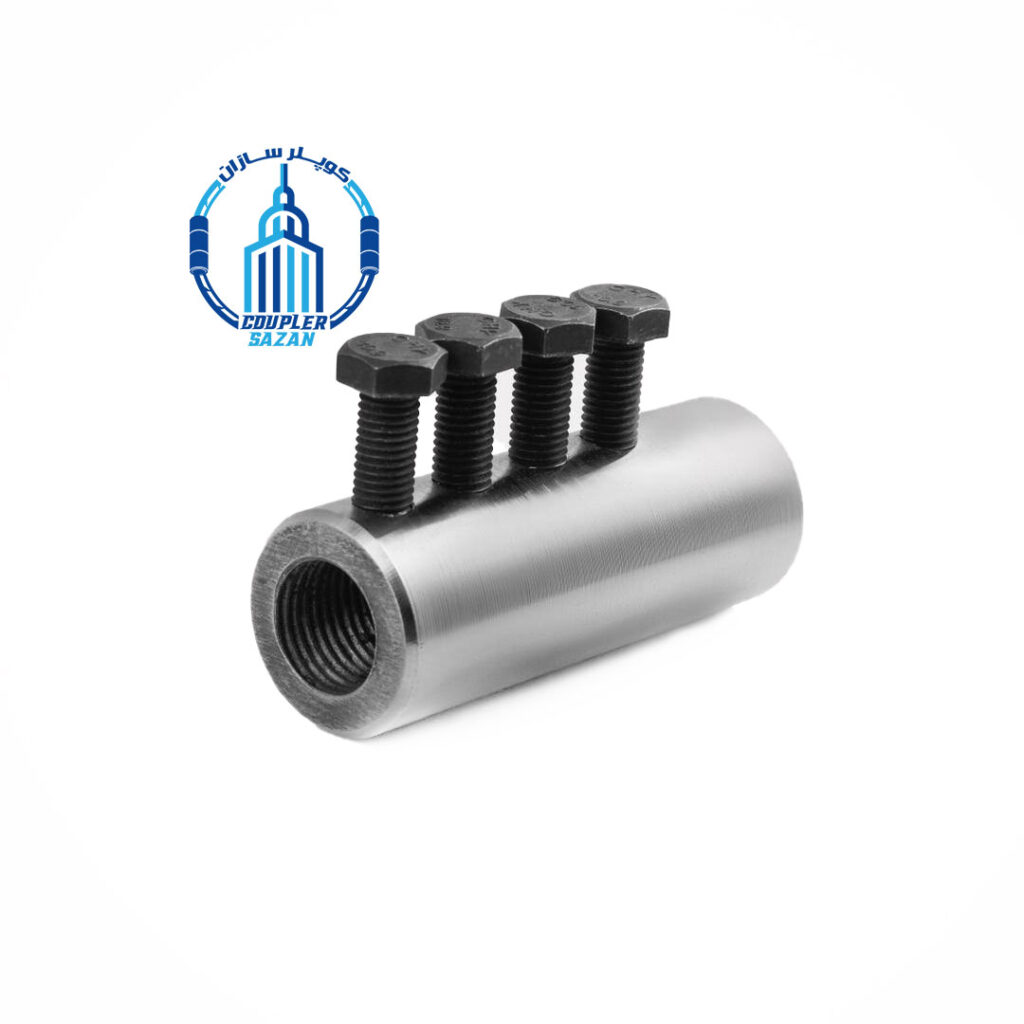

کوپلر پیچی یا بغلپیچ
کوپلر پیچی در پروژههای تعمیر، مقاومسازی یا اتصال میلگرد موجود قابل بررسی است؛ بهخصوص زمانی که سر میلگرد برای رزوهکاری معمول در دسترس نیست. پیچها طبق طراحی سیستم با میلگرد درگیرند. مجری باید تعداد، ترتیب و روش سفتکردن پیچها را مطابق دستورالعمل همان مدل رعایت کند.

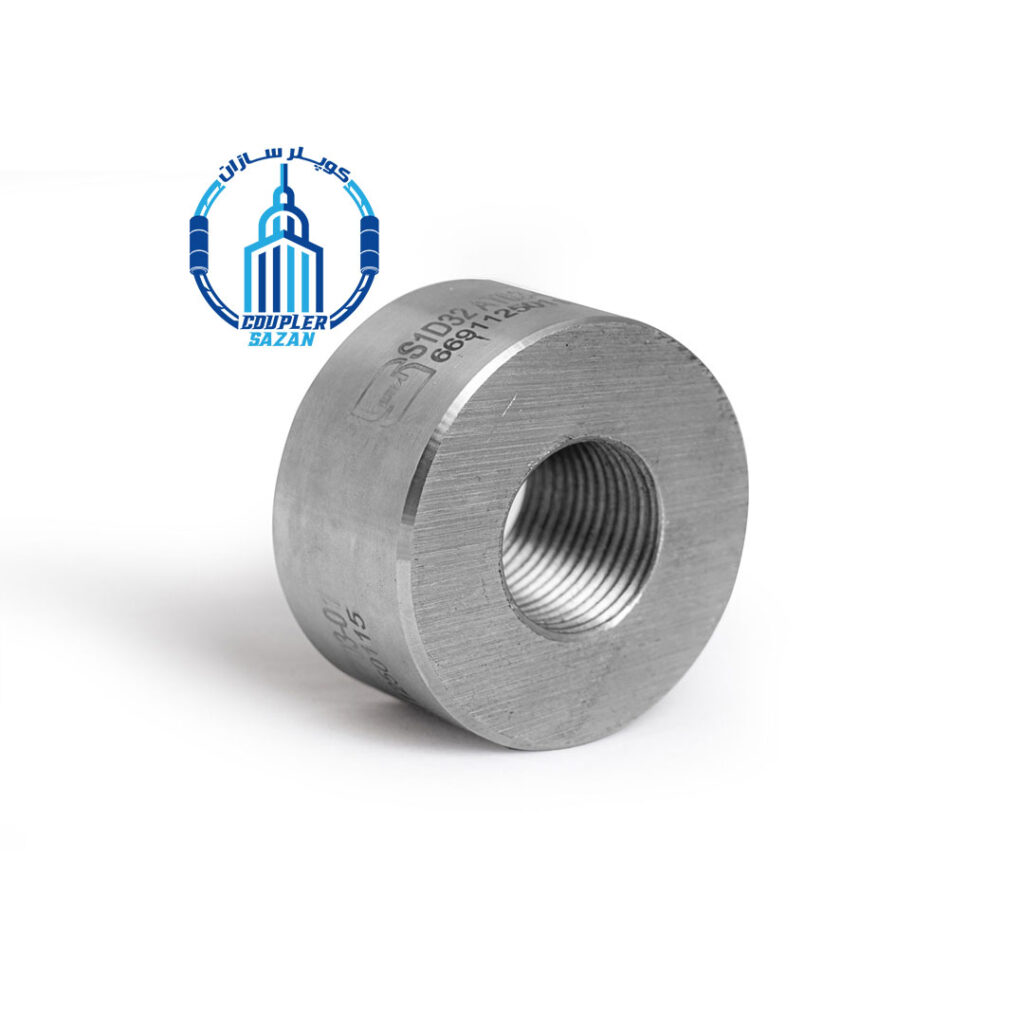

کوپلر انتهایی
کوپلر انتهایی در انتهای میلگرد نقش یک مهار مکانیکی را ایفا میکند و میتواند در محلهایی که خم انتهایی فضای زیادی اشغال میکند، بررسی شود. ابعاد صفحه یا سر انتهایی، فاصله از لبه بتن و جزئیات مهاری باید در طراحی عضو سازهای کنترل شوند.

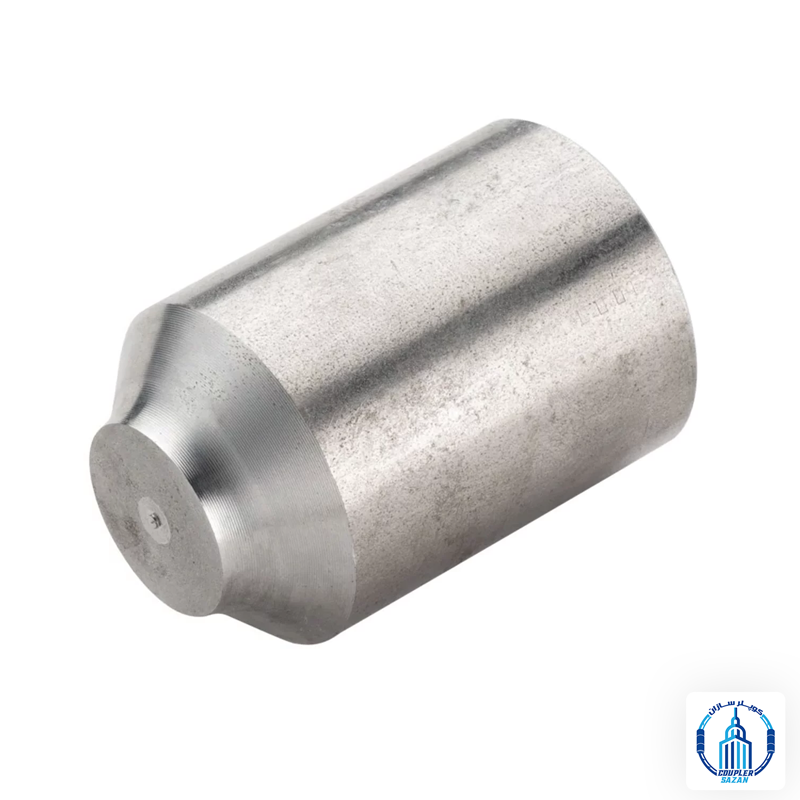

کوپلر جوشی
کوپلر جوشی اتصال میان میلگرد و عضو فولادی را فراهم میکند. مسئول فنی باید پیش از اجرا قابلیت جوشپذیری بدنه، روش جوش، فلز پرکننده، آمادهسازی سطح و شیوه بازرسی جوش را تعیین کند. صرف شباهت ظاهری یک قطعه فولادی به کوپلر جوشی، مجوز جوشدادن آن نیست.
کوپلر گروتی و مدلهای خاص
کوپلر گروتی بیشتر در اتصالات قطعات پیشساخته مطرح است. مجری میلگرد را درون محفظه قرار میدهد و فضای اتصال را با گروت مشخصشده پر میکند. کیفیت گروت، روش تزریق، خروج هوا، تلرانس قرارگیری و زمان عملآوری بر نتیجه اثر دارند. برای هر پروژه باید موجودی و امکان تأمین این مدل و سایر سیستمهای خاص را جداگانه از کوپلرسازان استعلام کنید.
کاربردهای کوپلر میلگرد
کوپلر میلگرد در بخشهای مختلف سازههای بتنآرمه، بهویژه در محلهایی که تراکم آرماتور، محدودیت فضا، اجرای مرحلهای یا شرایط خاص اتصال وجود دارد، قابل بررسی است. نوع و محل استفاده باید با نقشه و مشخصات فنی پروژه هماهنگ باشد.
ستون، دیوار برشی و فونداسیون
در ستونها و دیوارهای برشی، تراکم آرماتور طولی و خاموتها میتواند اجرای اورلپ و عبور بتن را دشوار کند. وصله مکانیکی ممکن است حجم فولاد همپوشان در ناحیه اتصال را کاهش دهد. در فونداسیون و میلگردهای انتظار نیز امکان اجرای مرحلهای و کنترل مستقیم هر اتصال از مزایای عملی آن است؛ با این شرط که محل وصله در نقشه مجاز باشد.
سازههای بلندمرتبه و نقاط پرتراکم آرماتور
در سازههای بلندمرتبه، تغییر قطر میلگرد میان طبقات، برنامه تحویل مرحلهای و محدودیت فضای آرماتوربندی از دلایل بررسی کوپلر هستند. کاهش تراکم میتواند فضای بهتری برای بتنریزی و ویبره ایجاد کند، اما کیفیت بتنریزی همچنان به طرح اختلاط، فاصله میلگردها و اجرای کارگاه وابسته است.
قطعات پیشساخته، پل، تونل و میلگرد انتظار
در قطعات پیشساخته، اتصال باید علاوه بر ظرفیت موردنیاز، تلرانس مونتاژ و ترتیب نصب قطعات را پوشش دهد. در پل، تونل و پروژههای زیرساختی نیز بارگذاری، دوام و الزامات بازرسی ممکن است با ساختمان معمولی تفاوت داشته باشد. برای میلگرد انتظار یا تعمیر سازه موجود، دسترسی محدود و وضعیت واقعی سر میلگرد تعیین میکند چه نوع وصلهای قابل اجراست.

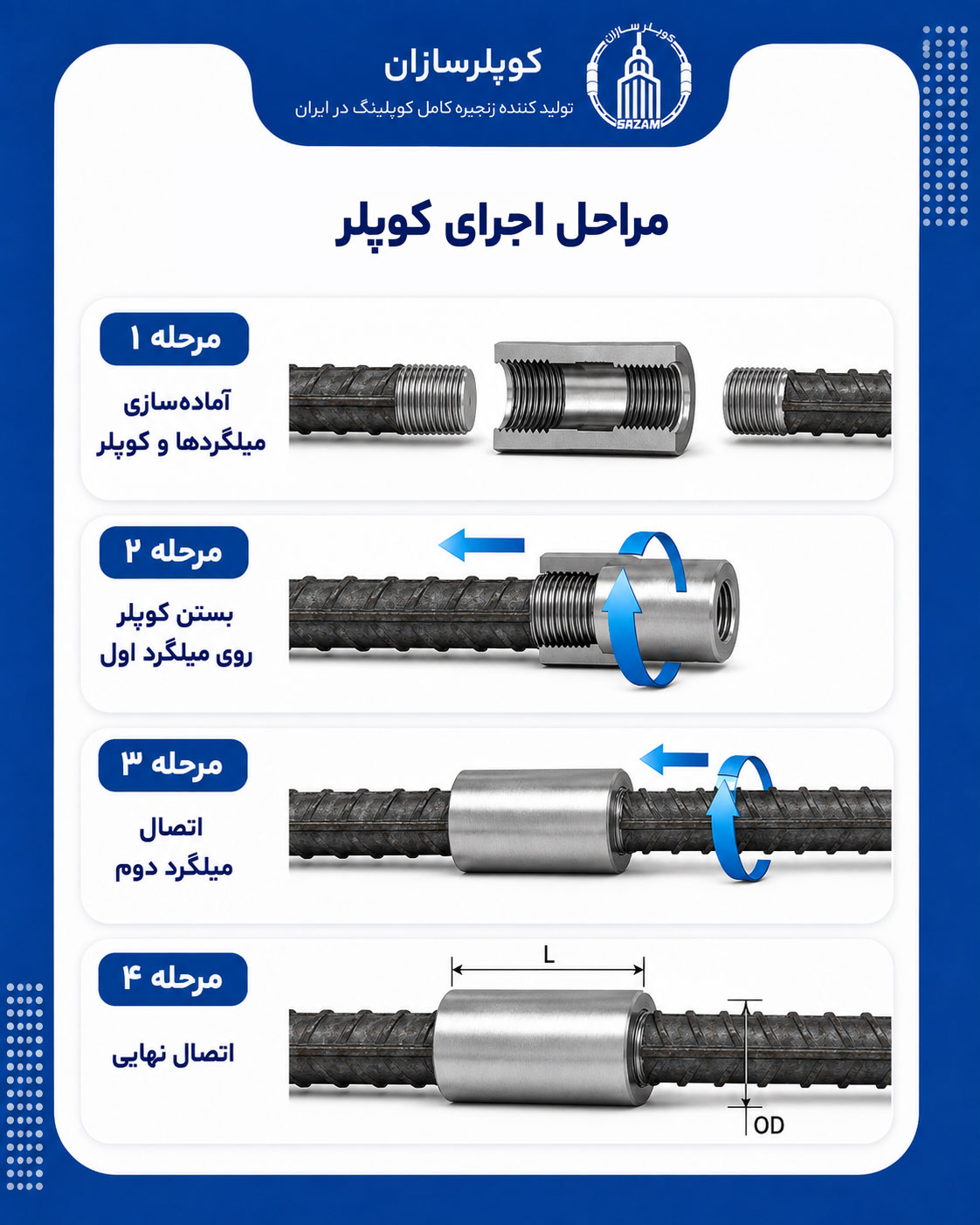

مراحل اجرای صحیح کوپلر میلگرد
نحوه اجرای کوپلر میلگرد باید براساس نوع سیستم، دستورالعمل سازنده و مشخصات پروژه تعیین شود. مراحل زیر چارچوب عمومی اجرا هستند و نباید جای دستورالعمل اختصاصی مدل را بگیرند.
آمادهسازی و کنترل سر میلگرد
ابتدا اپراتور قطر، گرید، سلامت ظاهری و طول آزاد میلگرد را کنترل میکند. او باید انتهای میلگرد را متناسب با فرآیند آمادهسازی برش دهد. در سیستم رزوهای، اپراتور رزوه میلگرد را با ابزار و تنظیمات تعیینشده ایجاد و با گیج یا روش کنترل مورد قبول بررسی میکند. سپس براده، گل، بتن، زنگ ورقهای و هر آلودگی مؤثر بر درگیری را از سطح اتصال پاک میکند.
تا زمان نصب، محافظ رزوه از آسیب مکانیکی و ورود آلودگی جلوگیری میکند. اگر رزوه ضربه خورده، ناقص یا خارج از معیار باشد، نباید با اعمال نیروی بیشتر آن را داخل کوپلر بست؛ مسئول کنترل ابتدا علت عدم انطباق را بررسی میکند.
نصب، همراستاسازی و بستن اتصال
مجری کوپلر را طبق جهت و ترتیب تعریفشده روی میلگرد اول نصب و میزان درگیری را کنترل میکند. سپس میلگرد دوم را هممحور و اتصال را با ابزار مناسب محکم میکند. در مدلهای چپ و راست، پیچی، جوشی یا گروتی، روش اجرا متفاوت است و باید دقیقاً از دستورالعمل همان سیستم پیروی کرد.
استفاده از لوله بلند، ضربه یا ابزار نامناسب برای جبران رزوه ناسازگار میتواند به اتصال آسیب بزند. اگر پروژه مقدار گشتاور، طول درگیری یا علامت بازرسی مشخصی دارد، همان معیار باید ثبت و کنترل شود.
بازرسی نهایی و حفاظت از اتصال
پس از نصب، بازرس همراستایی، وضعیت درگیری، فاصله باقیمانده، آسیب ظاهری و علامتهای کنترل را بررسی میکند. در اتصال جوشی، بازرسی جوش و در سیستم گروتی، پرشدگی و شرایط عملآوری نیز جزو کنترل نهایی است. نتیجه بازرسی باید قابل ردیابی به محل اتصال، مدل قطعه و بچ تولید باشد؛ بهویژه در پروژههایی که برنامه کنترل کیفیت رسمی دارند.
کنترل کیفیت کوپلر و مدارک لازم برای پروژه
تیم تولید و پروژه کنترل کیفیت کوپلر را از انتخاب ماده اولیه آغاز میکند و تا تولید، آمادهسازی میلگرد، نصب و آزمون اتصال ادامه میدهد. برای تصمیم خرید، فقط یک گواهی عمومی کافی نیست؛ مدارک باید به مدل، سایز، فرآیند و بچ مورد استفاده ارتباط داشته باشند.

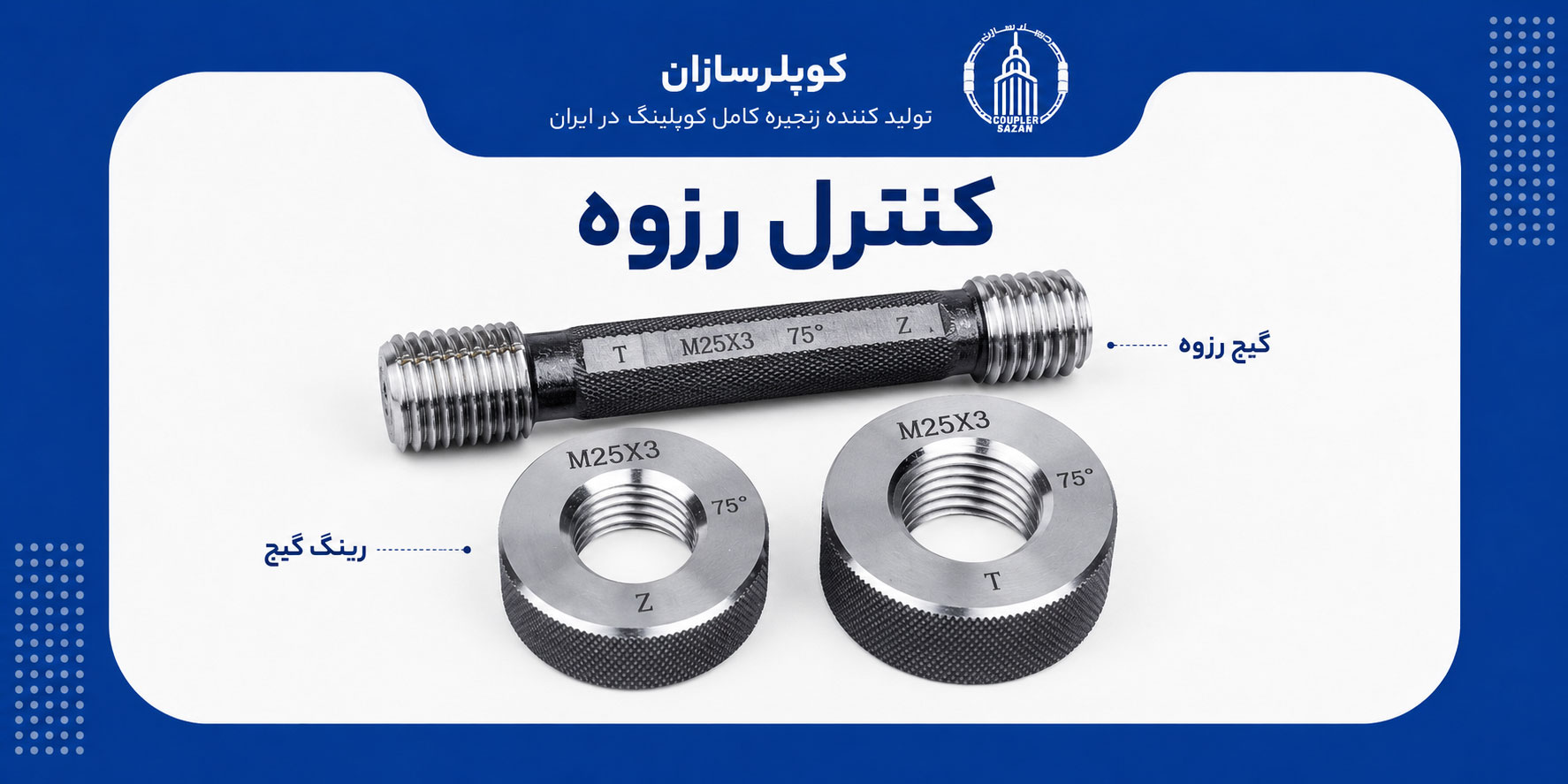

کنترل ابعادی و کیفیت رزوه
بازرس باید قطرها، طول قطعه، هندسه رزوه، وضعیت سطح و تلرانسهای تولید را طبق نقشه یا مشخصات فنی کنترل کند. در کارگاه نیز رزوههای میلگرد را با معیار تعیینشده میسنجد. استفاده از گیج مناسب، کنترل دیداری و ثبت نتایج، امکان شناسایی سریع ابزار فرسوده یا تنظیم نادرست دستگاه را فراهم میکند.

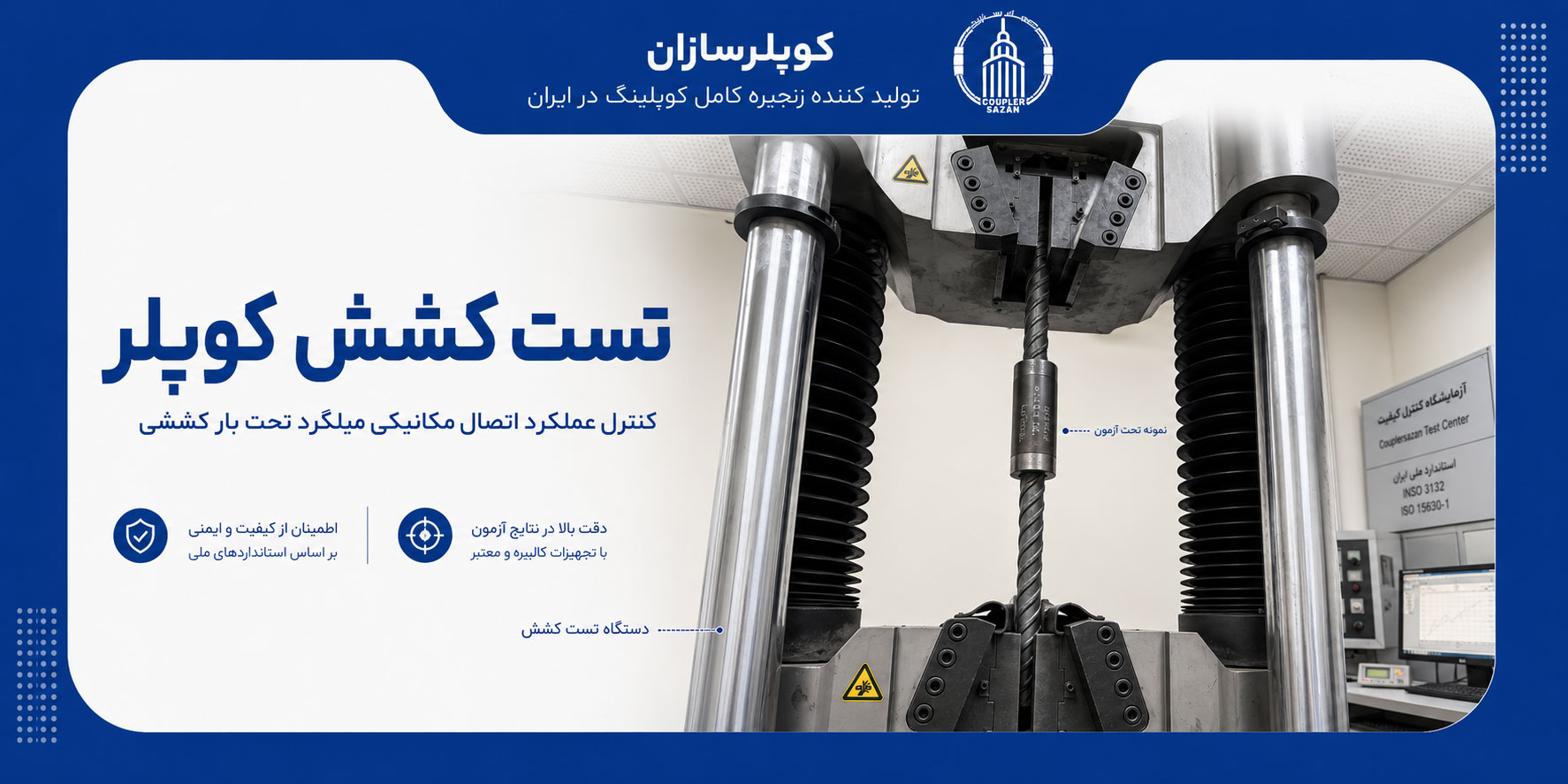

آزمونها و معیارهای پذیرش پروژه
بسته به مشخصات پروژه، ارزیابی میتواند شامل آزمون کشش، لغزش یا تغییرشکل، بارگذاری چرخهای و کنترلهای تکمیلی باشد. آزمایشگاه باید آزمون کشش کوپلر را روی مجموعه اتصالشده انجام دهد تا عملکرد کل سیستم، نه فقط بدنه قطعه، روشن شود. تعداد نمونه، روش آزمون و معیار پذیرش را نقشه و مشخصات پروژه یا استاندارد قراردادی تعیین میکند.
ISO 15835-1 الزامات عمومی کوپلرهای وصله مکانیکی میلگرد را بیان میکند و برای شرایط بارگذاری مختلف الزامات متفاوتی در نظر میگیرد. ارجاع به این استاندارد بهمعنای انطباق خودکار محصول نیست؛ انطباق باید با دامنه، ویرایش معتبر، مدارک و نتایج آزمون مرتبط اثبات شود. برای توضیح تکمیلی، مقاله استانداردهای بینالمللی کوپلر و راهنمای تست کشش کوپلر را ببینید.
کاتالوگ، نقشه، گواهی و دستورالعمل نصب
پیش از خرید، نسخه و تاریخ مدارک کنترل شود. بسته مستندات پروژه میتواند متناسب با قرارداد شامل موارد زیر باشد:
- کاتالوگ یا دیتاشیت مدل و سایز موردنظر؛
- نقشه یا جدول ابعادی و نوع رزوه؛
- گواهی ماده یا گزارش کنترل تولید در صورت توافق؛
- گزارش آزمون مربوط به سیستم و سایزهای موردنیاز؛
- دستورالعمل آمادهسازی میلگرد، نصب و بازرسی؛
- روش ردیابی بچ تولید و سوابق تحویل.
برای مشاهده مدارک عمومی موجود میتوانید به کاتالوگ کوپلرسازان مراجعه کنید. مدارک اختصاصی هر سفارش باید در پیشنهاد فنی یا قرارداد مشخص شوند.
مزایا و محدودیتهای استفاده از کوپلر میلگرد
استفاده از کوپلر بسته به شرایط پروژه میتواند مزایای اجرایی و اقتصادی داشته باشد، اما انتخاب و اجرای صحیح آن برای دستیابی به عملکرد مورد انتظار ضروری است.
مزایای کوپلر میلگرد
- ایجاد اتصال مکانیکی مستقیم میان دو میلگرد
- کاهش تراکم و ازدحام آرماتورها در محل وصله
- کاهش نیاز به طول همپوشانی در مقایسه با اتصال اورلپ
- کاهش مصرف میلگرد ناشی از حذف طول اضافی همپوشانی
- تسهیل آرماتوربندی و بتنریزی در مقاطع پرتراکم
- امکان استفاده از میلگردهای با قطر بالا در فضاهای محدود
- افزایش سرعت و نظم اجرای اتصالات در صورت آمادهسازی مناسب میلگردها
- تنوع انواع کوپلر برای شرایط مختلف نصب و اتصال
محدودیتها و نکات اجرایی کوپلر میلگرد
- نیاز به تطابق دقیق قطر میلگرد با سایز و مشخصات کوپلر
- احتمال کاهش کیفیت اتصال در صورت اجرای نادرست رزوهکاری یا نصب کوپلر
- نیاز به تجهیزات مناسب و کنترل کیفی در مراحل آمادهسازی و اجرای اتصال
- نیاز به همراستایی مناسب دو میلگرد در زمان اجرای اتصال
- احتمال ایجاد تنش نامطلوب در محل اتصال در صورت عدم هممحوری یا نصب نادرست میلگردها

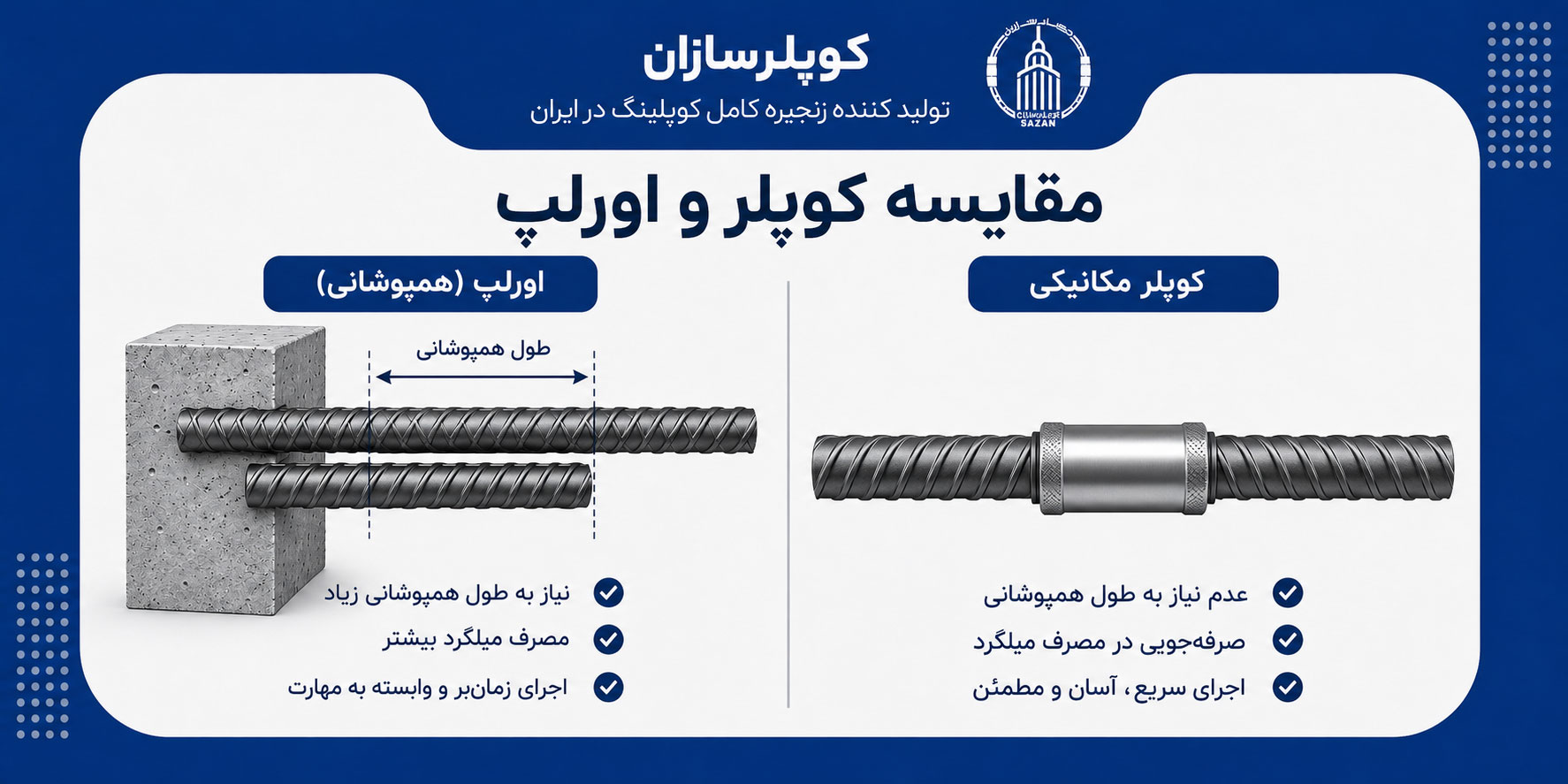

کوپلر یا اورلپ؟ کدام روش برای پروژه مناسبتر است؟
کوپلر و اورلپ دو روش متفاوت برای ایجاد وصله میلگرد هستند و هیچکدام در همه پروژهها برتری مطلق ندارند. در اتصال اورلپ، انتقال نیرو از طریق طول همپوشانی میلگرد و عملکرد بتن اطراف آن انجام میشود؛ در وصله مکانیکی، نیرو از طریق سیستم اتصال میان دو میلگرد منتقل میشود.
کوپلر در مقاطع پرتراکم، محلهایی با محدودیت طول همپوشانی، تغییر قطر میلگرد یا اجرای مرحلهای میتواند مزیت اجرایی داشته باشد. در مقابل، در برخی بخشهای سازه ممکن است اورلپ سادهتر یا اقتصادیتر باشد. انتخاب نهایی باید براساس نقشه، مشخصات فنی، شرایط اجرا و الزامات پروژه انجام شود.
برای مقایسه جزئیتر این دو روش، مقاله مقایسه اورلپ و کوپلر را مطالعه کنید.

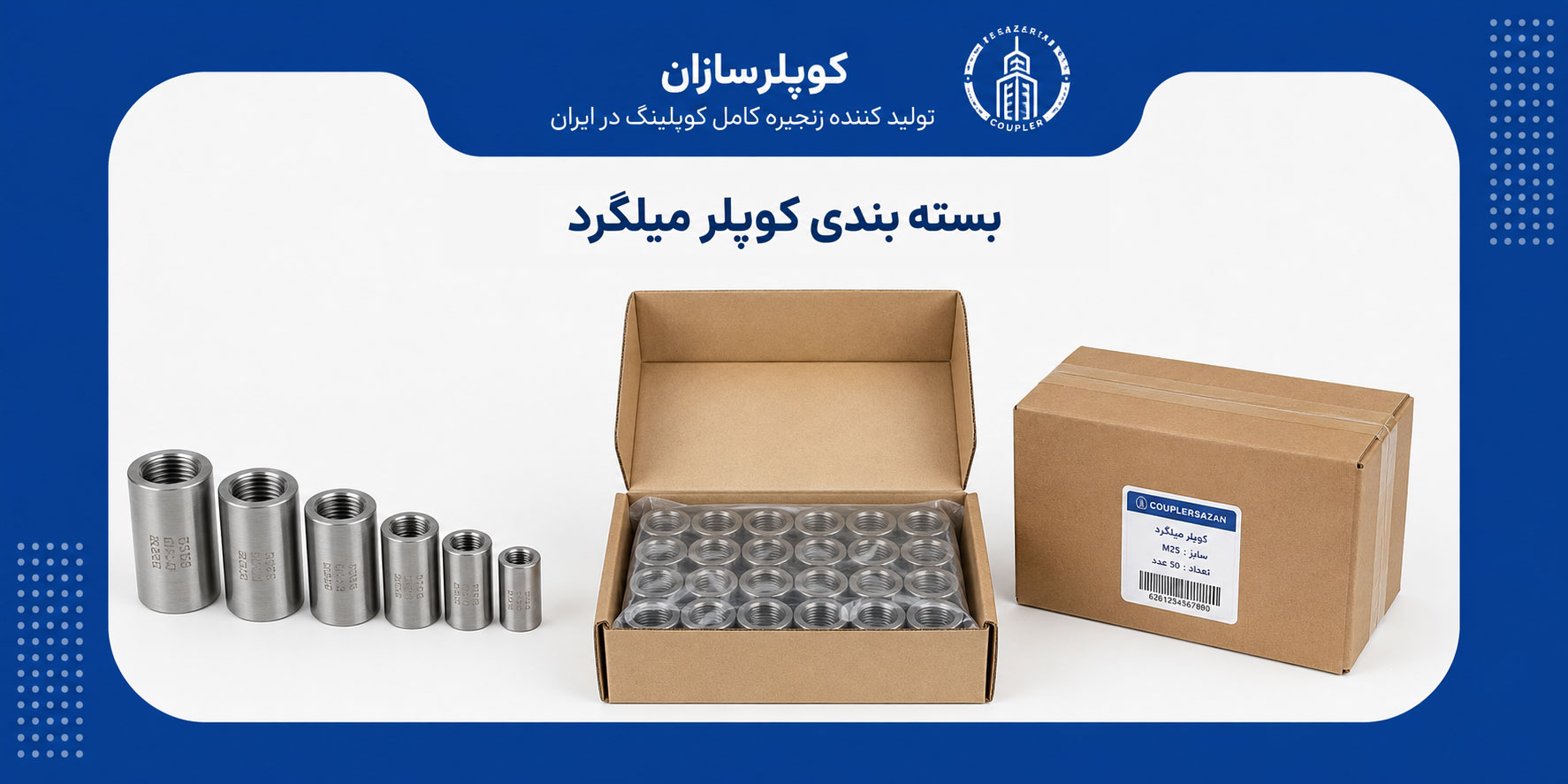

قیمت و سفارش پس از انتخاب نوع کوپلر
قیمت نهایی کوپلر به مدل، سایز یا ترکیب سایز، تعداد سفارش، خدمات موردنیاز و شرایط پروژه وابسته است. به همین دلیل، بهتر است ابتدا نوع اتصال و مشخصات فنی موردنیاز پروژه را مشخص کنید و سپس قیمت مدلهای قابل استفاده را مقایسه کنید.
برای مشاهده قیمتهای بهروز براساس نوع و سایز، به صفحه قیمت روز کوپلر میلگرد مراجعه کنید. در آن صفحه میتوانید لیست قیمت را بررسی کنید و اطلاعات لازم برای استعلام، خرید پروژهای و دریافت پیشفاکتور را ببینید.
پیش از سفارش کوپلر چه مشخصات فنی را بررسی کنیم؟
پیش از سفارش، مشخصات اتصال باید با نیاز واقعی پروژه تطبیق داده شود. قطر و گرید میلگرد، وضعیت دو میلگرد در زمان نصب، امکان چرخش، محل وصله، نوع عضو سازهای، روش آمادهسازی سر میلگرد و الزامات فنی پروژه از اطلاعات اصلی برای انتخاب مدل مناسب هستند.
اگر پروژه نقشه، شاپدراوینگ یا مشخصات قراردادی خاصی دارد، انتخاب نهایی کوپلر باید با همان مدارک هماهنگ شود. پس از تعیین مدل فنی، برای بررسی تعداد، قیمت، شرایط تجاری و صدور پیشفاکتور میتوانید به صفحه قیمت و خرید کوپلر میلگرد مراجعه کنید.
پرسشهای متداول درباره کوپلر میلگرد
کوپلر چیست؟
در صنعت ساختمان، کوپلر قطعهای است که برای ایجاد وصله مکانیکی میان دو میلگرد استفاده میشود. در صنایع دیگر واژه کوپلر کاربردهای متفاوتی دارد، بنابراین در سفارش باید مشخصات کامل کوپلر میلگرد ذکر شود.
کوپلینگ میلگرد چیست؟
کوپلینگ میلگرد فرآیند اتصال دو میلگرد با استفاده از یک کوپلر و روش آمادهسازی و نصب متناسب است. کیفیت اتصال به مجموعه قطعه، میلگرد، رزوه یا مکانیزم قفل و اجرای صحیح وابسته است.
کدام نوع کوپلر برای دو میلگرد ثابت مناسب است؟
کوپلر چپ و راست یا مدل موقعیت میتواند برای میلگردهایی که امکان چرخش ندارند بررسی شود. انتخاب نهایی به قطر، دسترسی، توالی نصب و مشخصات پروژه بستگی دارد.
آیا کوپلر همیشه بهتر از اورلپ است؟
خیر. کوپلر در مقاطع پرتراکم، تغییر قطر یا اجرای مرحلهای میتواند مزیت داشته باشد، اما اورلپ نیز در بسیاری از نقاط راهکار قابل قبول و اقتصادی است. طراح باید براساس نقشه و الزامات پروژه تصمیم بگیرد.
برای نصب کوپلر به ابزار خاص نیاز است؟
بسته به مدل، ممکن است دستگاه آمادهسازی و رزوهکاری، گیج، آچار یا ابزار نصب اختصاصی لازم باشد. مدلهای پیچی، جوشی و گروتی نیز ابزار و کنترلهای متفاوتی دارند.
کیفیت اتصال چگونه کنترل میشود؟
کنترل ابعادی و رزوه، بازرسی نصب و آزمون مجموعه اتصال از روشهای متداول هستند. نوع آزمون، تعداد نمونه و معیار پذیرش باید در مشخصات پروژه تعیین شود.
برای انتخاب نوع کوپلر چه اطلاعاتی از پروژه لازم است؟
قطر و گرید میلگرد، وضعیت چرخش دو میلگرد، محل اتصال، شرایط دسترسی، نوع عضو، روش آمادهسازی میلگرد و الزامات فنی پروژه را مشخص کنید. پس از انتخاب مدل مناسب، قیمت و شرایط سفارش را میتوانید در صفحه قیمت کوپلر میلگرد بررسی کنید.
آیا امکان سفارش کوپلر سفارشی وجود دارد؟
امکان بررسی ساخت سفارشی به نقشه، تعداد، ماده، آزمون و برنامه تحویل بستگی دارد. پیش از سفارش باید قابلیت ساخت و معیار پذیرش بهصورت مکتوب تأیید شود.
