کوپلر تبدیل چیست و چگونه کار میکند؟
کوپلر تبدیل میلگرد نوعی وصله مکانیکی میلگرد برای اتصال میلگردهای ناهمقطر است. این قطعه وقتی دو سر آرماتورِ مورد اتصال همقطر نیستند، امکان ایجاد اتصال مکانیکی میان آنها را فراهم میکند. تفاوت اصلی این محصول با کوپلر همسایز در این است که دو سمت داخلی آن برای دو قطر متفاوت در نظر گرفته میشوند.
در یک اتصال رزوهای، هر میلگرد باید با سمت مربوط به قطر و رزوه خود درگیر شود. در نتیجه، برای انتخاب قطعه فقط یک سایز اعلام نکنید؛ ترکیب دو سایز، سازگاری رزوه میلگرد با قطعه و طول درگیری مؤثر را با سیستم اتصال پروژه هماهنگ کنید.
در این صفحه منظور از «کوپلر تبدیل» وصله مکانیکی آرماتور در سازههای بتنآرمه است، نه کوپلینگهای انتقال قدرت میان شفتها یا محورهای ماشینآلات. این تفکیک برای جلوگیری از اشتباه میان دو خانواده محصول با نام مشابه اهمیت دارد.
کوپلر تبدیل بخشی از خانواده کوپلر میلگرد است و باید در کنار مشخصات میلگرد، روش آمادهسازی سر آرماتور و شرایط واقعی اجرا ارزیابی شود.
مشخصات فنی و سایزبندی کوپلر تبدیل
جدول زیر ترکیبهای سایزی و ابعاد اعلامشده برای کوپلر تبدیل کوپلرسازان را نشان میدهد. در این جدول D قطر بدنه، L طول بدنه و W وزن اعلامشده قطعه است. واحد ابعاد میلیمتر و واحد وزن کیلوگرم است.
| ترکیب قطر میلگرد d (mm) | قطر بدنه D (mm) | طول بدنه L (mm) | وزن W (kg) |
| ۱۸ و ۲۰ | 30 | 48 | 0.14 |
| ۱۸ و ۲۲ | 33 | 50 | 0.16 |
| ۲۰ و ۲۲ | 33 | 52 | 0.18 |
| ۲۰ و ۲۵ | 38 | 56 | 0.23 |
| ۲۲ و ۲۵ | 38 | 58 | 0.25 |
| ۲۲ و ۲۸ | 43 | 61 | 0.31 |
| ۲۵ و ۲۸ | 43 | 65 | 0.37 |
| ۲۵ و ۳۲ | 48 | 69 | 0.44 |
| ۲۸ و ۳۲ | 48 | 72 | 0.50 |
| ۲۸ و ۳۶ | 53 | 78 | 0.68 |
| ۳۲ و ۳۶ | 53 | 80 | 0.76 |
| ۳۲ و ۴۰ | 60 | 84 | 0.92 |
| ۳۶ و ۴۰ | 60 | 88 | 1.10 |
وجود یک ترکیب در جدول به معنی کفایت آن برای هر پروژه نیست. پیش از نهایی کردن انتخاب کوپلر، باید دو قطر میلگرد، گرید میلگرد، مشخصات رزوه، الزامات طراحی و وضعیت اجرا با مشخصات سفارش تطبیق داده شوند.
اگر پروژه به ترکیب، طول یا گام متفاوتی نیاز دارد، واحد فنی باید سفارش کوپلر تبدیل سفارشی را پیش از تولید بررسی کند. مشخصات سفارشی را بهصورت مکتوب ثبت کنید تا واحد تولید امکان ساخت و شرایط تحویل را بر همان مبنا ارزیابی کند.
چگونه ترکیب سایز مناسب کوپلر تبدیل را انتخاب کنیم؟
برای انتخاب کوپلر تبدیل نمیتوان به یک عدد اکتفا کرد. این محصول برای دو سایز متفاوت، دو سمت متناظر دارد و خطا در ثبت هر سمت میتواند به عدم تطابق قطعه با میلگرد یا رزوه پروژه منجر شود. برای انتخاب فنی، موارد زیر را به ترتیب کنترل کنید.
1. قطر هر دو میلگرد را جداگانه ثبت کنید
ترکیب سایز را بهصورت دو قطر مشخص بنویسید؛ برای مثال سایزهای ۲۰ و ۲۵ یا ۳۲ و ۳۶. عبارتهایی مانند «کوپلر سایز 25» برای این مدل کامل نیستند، چون قطر سمت دوم را مشخص نمیکنند. در سفارش پروژهای، تعداد هر ترکیب سایز را نیز جداگانه ثبت کنید.
2. سازگاری رزوه دو سمت کوپلر را کنترل کنید
قطر اسمی بهتنهایی معیار کافی نیست. رزوه میلگرد و رزوه دو سمت کوپلر باید از نظر فرم، گام، طول مؤثر و سایر مشخصات سیستم اتصال با یکدیگر سازگار باشند. اگر میلگرد را در محل یا کارخانه آماده میکنید، مشخصات رزوه میلگرد را قبل از تولید قطعه و اجرا هماهنگ کنید.
3. شرایط چرخش و دسترسی نصب را بررسی کنید
در روش نصب متعارف این نوع اتصال، حداقل یکی از اجزای اتصال باید امکان درگیری رزوهای کنترلشده را داشته باشد. اگر وضعیت آرماتورها، قالب، خاموت یا اجزای مجاور چرخش و دسترسی ابزار را محدود میکند، پیش از سفارش مدل مناسب همان وضعیت اجرایی را بررسی کنید؛ استفاده اجباری از یک قطعه نامتناسب میتواند به بستن ناقص اتصال منجر شود.
4. گرید میلگرد و الزامات پروژه را اعلام کنید
گرید میلگرد، نقشه و مشخصات فنی پروژه میتوانند بر انتخاب سیستم وصله و کنترلهای لازم اثر بگذارند. این اطلاعات را همراه با ترکیب دو قطر در اختیار واحد فنی قرار دهید تا انتخاب محصول صرفاً براساس نام یا سایز ظاهری انجام نشود.
5. مشخصات سفارشی را قبل از تولید نهایی کنید
اگر طول، گام یا ترکیب موردنیاز خارج از محصول جاری است، واحد فنی مشخصات سفارشی را پیش از شروع تولید تأیید کند. تغییر مشخصات بعد از تولید میتواند قطعه را با رزوه یا شرایط نصب پروژه ناسازگار کند.
کوپلر تبدیل کجا استفاده میشود؟
کاربرد کوپلر تبدیل زمانی مطرح است که طراحی آرماتورگذاری اتصال مکانیکی دو میلگرد با قطر متفاوت را در یک نقطه پیشبینی کند. نمونه متداول آن تغییر قطر میلگرد در امتداد یک عضو یا در ناحیهای است که طراحی سازه ادامه آرماتور را با سایز دیگری مشخص کرده است.
- اتصال دو آرماتور ناهمقطر در محل تغییر سایز پیشبینیشده در نقشه یا مشخصات پروژه.
- ادامه آرماتورگذاری میان دو ناحیه با قطر میلگرد متفاوت.
- کاهش تراکم موضعی ناشی از همپوشانی دو سایز، در صورتی که طراحی و مشخصات فنی پروژه استفاده از وصله مکانیکی را مجاز بدانند.
- پروژههای تعمیر، توسعه یا اصلاح آرماتورگذاری که اتصال میلگردهای با قطر متفاوت در روش اجرایی تأییدشده پیشبینی شده باشد.
نام عضو سازه بهتنهایی برای تعیین مناسب بودن این محصول کافی نیست. محل وصله، الزامات طراحی، نوع میلگرد، شرایط دسترسی و روش نصب باید در تصمیم نهایی لحاظ شوند.
تفاوت کوپلر تبدیل با کوپلر استاندارد
تفاوت اصلی این دو محصول در رابطه میان قطر دو میلگرد است. برای دو قطر متفاوت کوپلر تبدیل را انتخاب کنید، در حالی که کوپلر استاندارد در شرایط مناسب خود برای اتصال دو میلگرد همقطر بهکار میرود.
| معیار | کوپلر تبدیل | کوپلر استاندارد |
| قطر دو میلگرد | متفاوت | یکسان |
| اطلاعات لازم برای انتخاب | ترکیب دقیق دو سایز | سایز مشترک دو میلگرد |
| رزوه | هر سمت باید با میلگرد متناظر سازگار باشد | دو سمت برای سیستم همسایز انتخاب میشوند |
| ریسک انتخاب اشتباه | اعلام فقط یک قطر یا جابهجایی ترکیب | استفاده برای میلگردهای ناهمقطر |
اگر دو میلگرد همقطر هستند، صرف وجود فضای نصب دلیل استفاده از مدل تبدیلی نیست. برعکس، برای میلگردهای ناهمقطر نیز نباید از قطعه همسایز با رزوه نامنطبق یا اجرای اجباری استفاده کرد.
جزئیات محصول و رزوه کوپلر تبدیل

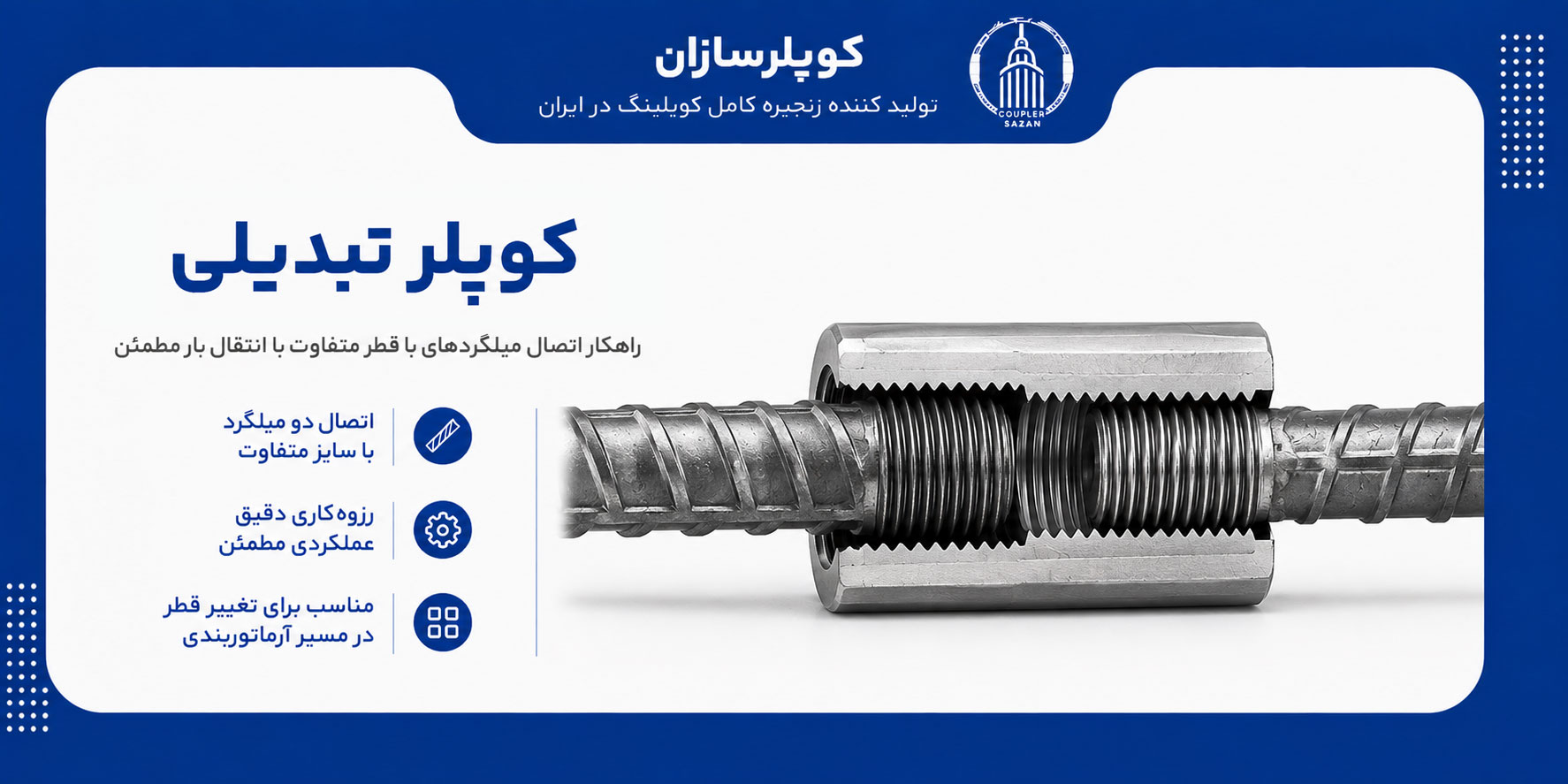

در کوپلر تبدیل، دو سمت قطعه برای دو سایز مشخص آماده میشوند. تصاویر زیر نمونهای از محصول و جزئیات دو سمت اتصال را نشان میدهند.
مزایا و محدودیتهای کوپلر تبدیل
ارزیابی این محصول باید هم مزایا و هم محدودیتهای آن را در نظر بگیرد. مزیت اصلی کوپلر تبدیلی حل مسئله تغییر قطر است؛ اما عملکرد اتصال همچنان به انتخاب صحیح قطعه، کیفیت آمادهسازی میلگرد و اجرای درست وابسته است.
مزایا در شرایط مناسب طراحی و اجرا
- امکان اتصال مستقیم دو میلگرد با قطر متفاوت در یک سیستم وصله مکانیکی.
- کاهش نیاز به طول همپوشانی میان دو سایز در محلهایی که طراحی و مشخصات پروژه استفاده از وصله مکانیکی را مجاز میدانند.
- امکان مدیریت منظمتر محل تغییر سایز آرماتور و کاهش تراکم موضعی در برخی جزئیات اجرایی.
- امکان سفارش ترکیب یا مشخصات سفارشی در صورت تأیید فنی و امکان تولید.
محدودیتها و نقاط کنترل
- ترکیب دو سایز باید دقیقاً با میلگردهای پروژه تطبیق داشته باشد؛ اعلام یک قطر برای انتخاب کافی نیست.
- کیفیت و سازگاری رزوه میلگرد با هر سمت قطعه بر امکان درگیری صحیح اثر دارد.
- هممحوری، طول درگیری و دسترسی مناسب ابزار باید در اجرای اتصال کنترل شوند.
- هر ترکیب دلخواه لزوماً محصول جاری نیست و ممکن است نیاز به بررسی سفارش سفارشی داشته باشد.
- کوپلر تبدیل جایگزین خودکار همه روشهای وصله نیست؛ روش اتصال باید با طراحی و مشخصات پروژه هماهنگ باشد.
روش نصب کوپلر تبدیل
نصب کوپلر تبدیل را براساس سیستم رزوه، دستورالعمل اجرایی پروژه و مشخصات قطعه انجام دهید. مراحل زیر یک چارچوب عمومی برای کنترل فرآیند نصب است و جایگزین دستورالعمل اختصاصی پروژه یا سازنده نیست.
1. رزوه و دو سر میلگرد را پیش از نصب بررسی کنید
محافظ رزوه را در زمان مناسب باز کنید و رزوهها را از نظر آسیب، آلودگی، زنگزدگی شدید یا تغییرشکل بررسی کنید. اگر وضعیت رزوه مانع درگیری صحیح قطعه است، پیش از نصب آن را طبق رویه مورد تأیید پروژه بررسی و اصلاح کنید.
2. سمت صحیح کوپلر را با قطر میلگرد تطبیق دهید
پیش از بستن، سمت متناظر با قطر هر میلگرد را مشخص کنید و همان سمت را برای درگیری انتخاب کنید. این کنترل ساده از اشتباه در ترکیب سایز و آسیب احتمالی به رزوه جلوگیری میکند.
3. کوپلر را روی میلگرد اول درگیر کنید
قطعه را بدون اعمال فشار یا کجبستن روی رزوه میلگرد اول درگیر کنید و مطابق روش تعیینشده برای سیستم اتصال تا موقعیت نهایی ببندید. شروع رزوه باید روان و هممحور باشد؛ مقاومت غیرعادی میتواند نشانه آلودگی، آسیب یا عدم تطابق رزوه باشد.
4. میلگرد دوم را نصب و اتصال را با ابزار مناسب تکمیل کنید
میلگرد دوم را با سمت مربوط به قطر خود درگیر کنید و اتصال را با ابزار مناسب تکمیل نمایید. استفاده از آچار کوپلر باید بهگونهای باشد که رزوه و بدنه قطعه آسیب نبینند. اگر مشخصات پروژه یا دستورالعمل سیستم مقدار گشتاور مشخصی تعیین کرده است، اپراتور باید با ابزار کالیبره همان مقدار را کنترل کند؛ عدد عمومی و یکسانی برای همه ترکیبها فرض نکنید.
5. کنترل نهایی و علامتگذاری اجرایی را انجام دهید
پس از نصب، بازرس درگیری رزوه، وضعیت ظاهری اتصال، هممحوری و بستهشدن کامل را طبق معیار پروژه کنترل کند. اگر پروژه برای اتصالات تأییدشده روش علامتگذاری یا ثبت بازرسی دارد، تیم اجرا همان رویه را دنبال کند.
کنترل کیفیت اتصال و مدارک فنی
کنترل کیفیت کوپلر تبدیل فقط به ظاهر بدنه محدود نیست. یک اتصال مکانیکی شامل قطعه، دو سر میلگرد آمادهشده، رزوهها و فرآیند نصب است؛ بنابراین کنترل هر جزء برای کاهش خطای اجرایی اهمیت دارد.
کنترل پیش از نصب
- تطابق ترکیب سایز قطعه با قطر واقعی دو میلگرد.
- کنترل رزوه از نظر آسیب، آلودگی و سازگاری با سیستم اتصال.
- بررسی ابعاد یا مشخصات سفارشی در صورت سفارش خارج از محصول جاری.
- بررسی شرایط دسترسی و امکان استفاده از ابزار در محل وصله.
کنترل پس از نصب
- بررسی درگیری مناسب رزوه و نبود نشانه واضح از کجبستن یا رزوهبهرزوه شدن.
- کنترل هممحوری اتصال و وضعیت ظاهری بدنه و دو سر میلگرد.
- اجرای کنترل گشتاور فقط در صورتی که دستورالعمل پروژه یا سیستم اتصال آن را الزام کرده باشد.
- ثبت یا علامتگذاری اتصال طبق برنامه بازرسی و کنترل کیفیت پروژه.
مدارک و آزمونهای موردنیاز پروژه
اگر پروژه به گواهی مواد، گزارش آزمون، بازرسی یا مدرک مشخصی نیاز دارد، نوع مدرک و معیار پذیرش را پیش از سفارش اعلام کنید. واحد فنی یا فروش باید وجود و دامنه هر مدرک را تأیید کند و آن را در اسناد سفارش بنویسد؛ صرف درخواست یک عنوان عمومی به معنی قابل ارائه بودن همه مدارک نیست.
تولید کوپلر تبدیل در کوپلرسازان
ما در کوپلرسازان، کوپلر تبدیل را در ترکیبهای سایزی درجشده در جدول این صفحه تولید میکنیم. در صورت نیاز به ترکیب، طول یا گام متفاوت، مشخصات سفارش را پیش از تولید بررسی میکنیم و تنها پس از تأیید فنی امکان ساخت را اعلام میکنیم.
برای بررسی سفارش، سایز هر دو میلگرد، تعداد هر ترکیب، مشخصات رزوه و الزامات فنی پروژه را در اختیار واحد فنی ما قرار دهید.
مشاهده قیمت و ثبت سفارش
برای مشاهده قیمت کوپلر تبدیل در کنار سایر مدلها، به صفحه لیست قیمت کوپلر میلگرد مراجعه کنید. در آن صفحه میتوانید قیمتهای بهروز بازار و تفاوت مدلها را برای بررسی اولیه مقایسه کنید.
واحد فروش پس از دریافت ترکیب سایز، تعداد هر ترکیب، خدمات موردنیاز، مشخصات سفارشی و شرایط پروژه، قیمت قطعی سفارش کوپلرسازان را در پیشفاکتور اعلام میکند. بنابراین عدد بازار را با پیشنهاد فروش نهایی کوپلرسازان یکسان در نظر نگیرید.
خرید کوپلر تبدیل؛ چه اطلاعاتی برای سفارش لازم است؟
برای خرید کوپلر تبدیل، اطلاعات فنی را قبل از درخواست پیشفاکتور کامل کنید. این کار از رفتوبرگشت در استعلام و انتخاب اشتباه ترکیب سایز جلوگیری میکند.
- قطر میلگرد سمت اول و قطر میلگرد سمت دوم.
- تعداد موردنیاز برای هر ترکیب سایز.
- گرید میلگرد و مشخصات فنی مرتبط با پروژه.
- مشخصات رزوه و روش آمادهسازی سر میلگرد.
- نیاز به خدمات رزوهکاری یا سایر خدمات مرتبط.
- هر مشخصه سفارشی مانند طول یا گام متفاوت، در صورت نیاز.
- مدارک، آزمون یا بازرسی درخواستی پروژه، در صورت وجود.
- محل تحویل و برنامه زمانی موردنیاز برای سفارش پروژهای.
پس از تأیید مشخصات فنی، ما در کوپلرسازان شرایط تجاری، زمان تحویل و اقلام داخل یا خارج از پیشنهاد را بهصورت شفاف در پیشفاکتور مشخص میکنیم. برای شروع بررسی سفارش، با واحد فروش و فنی کوپلرسازان تماس بگیرید.
