اتصالات میلگرد در سازه بتنی یکی از اساسی ترین فرآیندهای آرماتوربندی محسوب می شود و نقش مستقیمی در رفتار سازه تحت بارهای فشاری، کششی و برشی دارد. در واقع، زمانی که طول میلگردهای موجود پاسخگوی الزامات طراحی نباشد یا نیاز به یکپارچگی رفتار سازه ای وجود داشته باشد، اجرای اتصالات میلگرد در سازه بتنی ضروری خواهد بود. این اتصالات باید به گونه ای انجام شوند که مسیر انتقال نیرو کاملاً پیوسته باقی بماند و عملکرد خمشی و محوری عضو دچار اختلال نشود.
در پروژه های عمرانی، بخش قابل توجهی از ضعف های سازه ای به دلیل اجرای نادرست اتصالات میلگرد در سازه بتنی به وجود می آید. اگر فرآیند اتصال مطابق استانداردهای مبحث نهم مقررات ملی ساختمان و دستورالعمل های ACI انجام نشود، احتمال بروز گسیختگی، تمرکز تنش و کاهش ظرفیت باربری افزایش می یابد. به همین دلیل، انتخاب روش صحیح، کنترل کیفیت محل وصله و رعایت ضوابط آیین نامه ای از مهم ترین الزامات مهندسی در این بخش از عملیات بتن ریزی هستند.
نقش اتصال صحیح در انتقال بارهای کششی و فشاری
انتقال بار بین دو میلگرد، اصلی ترین هدف هر نوع اتصال است. در صورتی که اتصالات میلگرد در سازه بتنی طبق ضوابط اجرا نشوند، نیرو از یک میلگرد به میلگرد بعدی منتقل نشده و ناحیه وصله به نقطه ضعف سازه تبدیل خواهد شد. در اتصالات استاندارد:
- مسیر انتقال نیرو بدون شکست پیوستگی حفظ می شود.
- کشش و فشار در طول میلگرد به صورت کنترل شده منتقل می شود.
- رفتار خمشی تیر و ستون مطابق طراحی باقی می ماند.
این موضوع به ویژه در ستون ها، دیوارهای برشی و المان های حیاتی اهمیت بیشتری دارد.
دلایل نیاز به اجرای اتصالات در پروژه های بتنی
اجرای اتصالات میلگرد در سازه بتنی معمولاً به دلایل زیر الزامی می شود:
- محدودیت طول میلگردهای تولیدی (۱۲ متر)
- نیاز به جبران کمبود طول در المان های بلند
- جایگزینی بخش آسیب دیده یا زنگ زده
- افزایش پیوستگی رفتاری در آرماتوربندی
- رفع محدودیت های اجرایی در کارگاه
- کاهش پرت مصالح و مدیریت اقتصادی پروژه
در تمامی این موارد، روش اتصال باید با نوع نیرو، قطر میلگرد، محل قرارگیری و شرایط اجرایی سازه هماهنگ انتخاب شود.

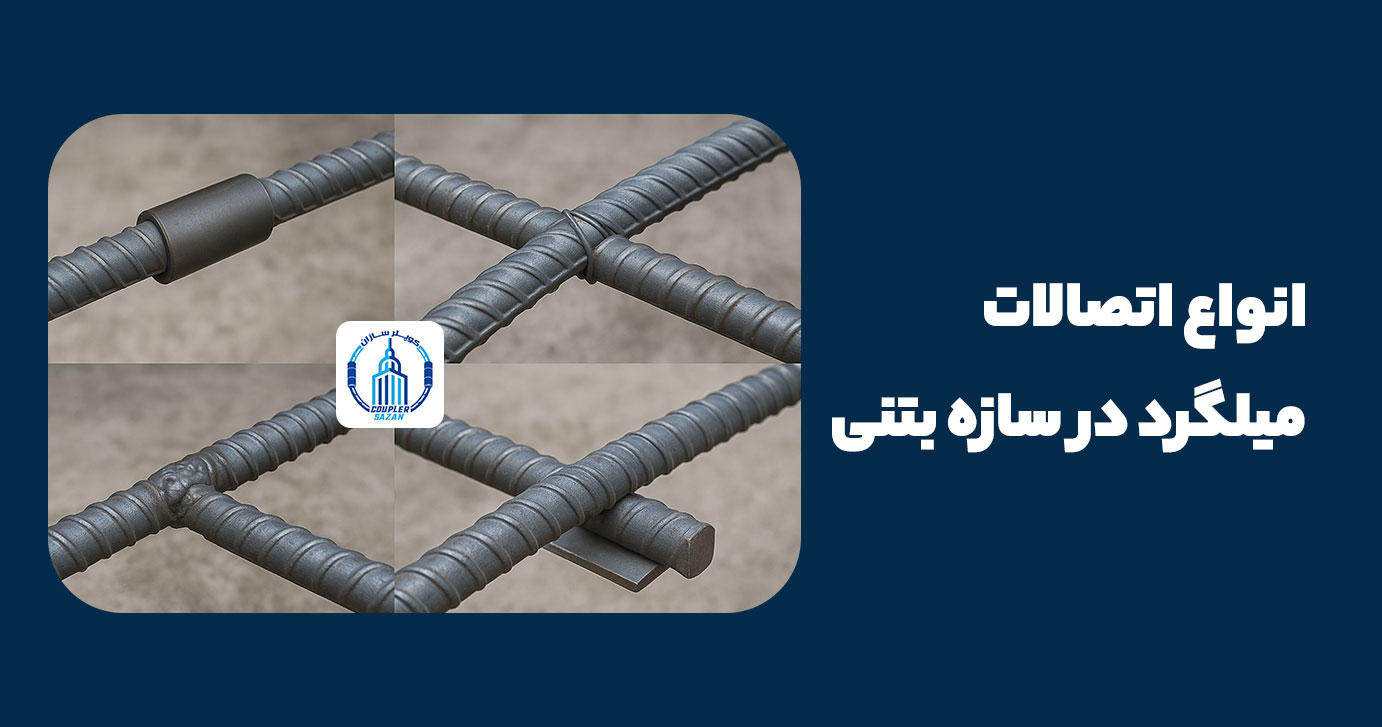

انواع اتصالات میلگرد در سازه بتنی و تفاوت عملکرد هر روش
در پروژه های عمرانی، انتخاب روش مناسب برای اتصالات میلگرد در سازه بتنی اهمیت زیادی دارد؛ زیرا هر روش رفتار متفاوتی در برابر نیروهای کششی، فشاری و پیچشی ایجاد می کند. چهار روش شناخته شده و استاندارد اتصال شامل وصله پوششی، وصله مکانیکی، وصله اتکایی و وصله جوشی هستند که هرکدام در شرایط خاصی پیشنهاد می شوند. تصمیم صحیح در انتخاب روش اتصال باید بر پایه ضوابط آیین نامه ای، شرایط کارگاهی، قطر آرماتور و نوع عضو سازه ای انجام شود. بسیاری از مشکلات اجرایی، مانند تمرکز تنش یا گسیختگی زودرس، تنها به دلیل انتخاب نادرست روش اتصال در اتصالات میلگرد در سازه بتنی رخ می دهد.
در بررسی عملکرد این روش ها، باید به چند عامل توجه کرد: ظرفیت انتقال بار، میزان تغییر طول مجاز، مقاومت در برابر کمانش یا خمش و امکان کنترل کیفیت در کارگاه. اجرای دقیق هر روش و رعایت استانداردهای مربوطه، نقش مهمی در افزایش دوام و مقاومت عضو بتن آرمه خواهد داشت. شناخت تفاوت عملکرد این روش ها به مهندس طراح و ناظر کمک می کند تا اتصال مناسب را برای هر موقعیت سازه ای انتخاب کنند.
بررسی ساختاری چهار روش استاندارد اتصال میلگرد
چهار روش اصلی اتصال میلگرد به شرح زیر هستند:
- وصله پوششی (اورلب):
متداول ترین روش و مناسب برای میلگردهای با قطر کم. انتقال نیرو از طریق چسبندگی بتن انجام می شود. - وصله مکانیکی (کوپلر):
یک اتصال مکانیکی مستقیم که بدون وابستگی به بتن، نیرو را از طریق درگیری رزوه ها منتقل می کند. - وصله اتکایی:
انتقال نیرو بر پایه اتکای دو میلگرد به یکدیگر در محل تماس مستقیم انجام می شود. - وصله جوشی (فورجینگ یا جوش قوسی):
ایجاد اتصال از طریق حرارت بالا و یکپارچگی متالورژیکی.
این چهار روش پایه اصلی تحلیل و تصمیم گیری مهندسی در اتصالات میلگرد در سازه بتنی را تشکیل می دهند.
مقایسه مزایا و محدودیت های روش های اتصال در شرایط کارگاهی
برای انتخاب مناسب ترین روش اتصال، شناخت نقاط قوت و ضعف هر روش اهمیت زیادی دارد:
وصله پوششی (اورلب)
- مزایا: ساده، کم هزینه، بدون تجهیزات پیچیده
- محدودیت ها: افزایش تراکم آرماتورها، طول زیاد، محدودیت در قطرهای بالاتر
وصله مکانیکی (کوپلر)
- مزایا: انتقال مستقیم نیرو، مناسب قطرهای بالا، کاهش تراکم، دقت بالا
- محدودیت ها: نیاز به تجهیزات رزوه زنی و نیروی متخصص
(در بخش های بعد لینک داخلی کوپلر میلگرد را درج خواهم کرد.)
وصله اتکایی
- مزایا: اجرای سریع، مناسب میلگردهای فشاری
- محدودیت ها: ممنوعیت در مقاطع کششی، حساسیت بالا نسبت به عدم گونیا بودن برش
وصله جوشی
- مزایا: استحکام بالا در صورت اجرای صحیح
- محدودیت ها: نیازمند آزمایش جوش، مهارت بالا، احتمال ضعف متالورژیکی
این مقایسه پایه تصمیم گیری های مهندسی برای اتصالات میلگرد در سازه بتنی در شرایط واقعی کارگاه است.
وصله پوششی چیست؟
وصله پوششی رایج ترین شیوه اجرای اتصالات میلگرد در سازه بتنی است و در اغلب پروژه های عمرانی، به ویژه فونداسیون و تیرهای معمولی مورد استفاده قرار می گیرد. در این روش، دو میلگرد در طول مشخصی کنار یکدیگر قرار می گیرند و انتقال نیرو از طریق چسبندگی بتن میان میلگردها صورت می گیرد. این روش به دلیل سادگی، سرعت اجرا و عدم نیاز به تجهیزات خاص، نخستین گزینه بسیاری از پیمانکاران است؛ با این حال، برای میلگردهای با قطر بالا یا در نواحی با تراکم زیاد، محدودیت های جدی دارد.
اجرای صحیح اورلپ اهمیت بسیاری دارد زیرا عملکرد این نوع از اتصالات میلگرد در سازه بتنی مستقیماً به طول پوشش، فاصله میلگردها، نوع بارگذاری و کیفیت بتن وابسته است. هرگونه کاهش در طول پوشش یا عدم قرارگیری مناسب میلگردها می تواند باعث کاهش مقاومت، ایجاد تمرکز تنش و در نهایت افزایش احتمال شکست در ناحیه اتصال شود.
ضوابط آیین نامه ای اورلپ بر اساس مبحث نهم
مبحث نهم مقررات ملی ساختمان، قوانین مشخصی برای اجرای وصله پوششی تعیین کرده است که رعایت آن ها الزامی است:
- حداقل طول پوشش: ۴۰ برابر قطر میلگرد
- طول وصله در میلگردهای کششی: ۱۲۰ برابر قطر
- طول وصله در میلگردهای فشاری: ۸۰ برابر قطر
- حداقل فاصله میان دو میلگرد وصله شونده: ۱.۵ برابر قطر میلگرد
- در اعضای خمشی، فاصله محور دو میلگرد نباید بیش از
- یک پنجم طول پوشش
- یا ۱۵۰ میلی متر
باشد.
این ضوابط تضمین می کنند که انتقال نیرو در محل اتصال به درستی و بدون ایجاد نقاط ضعف انجام شود.
رعایت این استانداردها یکی از اصول حیاتی در کیفیت اتصالات میلگرد در سازه بتنی به شمار می رود.
مزایا، معایب و کاربردهای وصله پوششی در آرماتوربندی
مزایا:
- اجرا بدون تجهیزات خاص
- سرعت بالای نصب
- هزینه کمتر نسبت به سایر روش ها
- مناسب برای پروژه های معمولی و میلگردهای با قطر کم
معایب:
- نیاز به طول زیاد برای همپوشانی
- افزایش تراکم آرماتورها و دشواری بتن ریزی
- عدم امکان استفاده برای قطرهای بالاتر از ۳۶ میلی متر
- وابستگی کامل به کیفیت بتن
کاربردها:
- فونداسیون
- تیرهای معمولی
- اتصال میلگردهای طولی در المان های ساده
- بخش هایی از سازه که تراکم آرماتور پایین است
وصله پوششی همچنان یکی از پرکاربردترین روش های اتصالات میلگرد در سازه بتنی است، اما در بسیاری از پروژه های مدرن با تراکم زیاد یا آرماتورهای قطر بالا، جایگزینی آن با روش مکانیکی یا جوشی ضروری خواهد بود.
وصله مکانیکی؛ دقیق ترین روش اتصالات میلگرد در سازه بتنی
وصله مکانیکی پیشرفته ترین و قابل اعتمادترین روش اجرای اتصالات میلگرد در سازه بتنی به ویژه در پروژه های سنگین، سازه های بلندمرتبه و نواحی با تراکم آرماتور بالا است. در این روش، انتقال بار به جای چسبندگی بتن، از طریق درگیری مکانیکی رزوه ها و قطعات فولادی انجام می شود. دقت بسیار بالا، حذف وابستگی به کیفیت بتن و امکان استفاده در میلگردهای قطر بالا، وصله مکانیکی را به انتخاب اول بسیاری از مهندسان سازه تبدیل کرده است.
اتصال مکانیکی نه تنها ظرفیت انتقال نیروی کششی و فشاری را افزایش می دهد، بلکه مشکل همپوشانی طولانی، تراکم زیاد آرماتور و دشواری بتن ریزی را به طور کامل برطرف می کند. به همین دلیل، در سال های اخیر اکثر پروژه های عمرانی حرفه ای ترجیح می دهند از این نوع اتصالات میلگرد در سازه بتنی استفاده کنند.
انواع کوپلر و عملکرد مکانیکی آن ها
کوپلرها به عنوان قطعه اصلی وصله مکانیکی به سه دسته اصلی تقسیم می شوند:
- کوپلر کششی
مناسب انتقال نیروهای کششی در ستون ها و المان هایی که تحت کشش قرار دارند. - کوپلر فشاری
مناسب اعضایی که عمدتاً بار فشاری را تحمل می کنند. - کوپلر کششی–فشاری
رایج ترین مدل و مناسب برای اغلب پروژه های عمرانی که نیازمند انتقال هر دو نوع نیرو هستند.
در تمام این مدل ها، انتقال نیرو از طریق رزوه زنی دقیق میلگرد و اتصال آن به کوپلر صورت می گیرد. به دلیل کارکرد مکانیکی، عملکرد اتصال وابستگی بسیار کمی به بتن دارد و این موضوع آن را به یکی از دقیق ترین شیوه های اتصالات میلگرد در سازه بتنی تبدیل می کند.
چه زمانی وصله مکانیکی جایگزین اورلپ می شود؟
وصله مکانیکی در شرایط زیر جایگزین اجباری یا ترجیحی برای وصله پوششی است:
- زمانی که قطر میلگرد بیش از ۳۶ میلی متر باشد.
- زمانی که طول کافی برای ایجاد همپوشانی وجود ندارد.
- در بخش هایی از سازه که تراکم آرماتور بسیار زیاد است.
- در ستون ها، دیوارهای برشی و المان های حساس با نیروهای بالا.
- زمانی که آیین نامه به دلیل محدودیت فضایی یا طراحی، اجرای اورلپ را مجاز نمی داند.
- در پروژه هایی که کنترل کیفیت دقیق الزامی است (برج ها، بیمارستان ها، مراکز صنعتی).
این شرایط معمولاً باعث می شوند اجرای وصله پوششی غیرممکن یا ناکارآمد باشد و وصله مکانیکی بهترین و گاهی تنها گزینه باشد.
نکات اجرایی نصب کوپلر و تجهیزات موردنیاز کارگاه
اجرای استاندارد وصله مکانیکی نیازمند تجهیزات و کنترل های مشخص است:
- دستگاه رزوه زن میلگرد
برای ایجاد رزوه دقیق و یکنواخت در دو سر میلگرد. - آچار کوپلر
جهت بستن دقیق کوپلر و جلوگیری از خروج از مرکزیت. - کنترل کیفیت رزوه
با استفاده از گیج های برو–نرو جهت اطمینان از صحت رزوه زنی. - عدم وجود زنگ زدگی یا آلودگی
رزوه باید کاملاً تمیز و بدون براده باشد. - تست کشش پس از نصب
به صورت تصادفی یا کامل بسته به حساسیت پروژه.
رعایت این موارد باعث می شود عملکرد وصله مکانیکی در اتصالات میلگرد در سازه بتنی کاملاً مطابق استانداردهای فنی و آیین نامه ای باشد.
روش اتکایی؛ ساده ترین نوع اتصالات میلگرد در سازه بتنی
روش اتکایی یکی از ساده ترین و کم هزینه ترین شیوه های اجرای اتصالات میلگرد در سازه بتنی است و معمولاً برای میلگردهای تحت فشار به کار می رود. در این روش، انتقال نیرو از طریق تماس مستقیم و اتکای دو سر میلگردها به یکدیگر انجام می شود. اگرچه اجرای آن ساده و سریع است، اما محدودیت های آیین نامه ای فراوانی دارد و تنها در شرایط خاص مجاز شناخته می شود. به همین دلیل، استفاده از وصله اتکایی بیشتر در اعضای فشاری و بخش هایی از سازه انجام می شود که نیروهای کششی بسیار کم هستند.
این نوع اتصال تنها زمانی عملکرد مطلوبی دارد که سطوح انتهایی میلگردها کاملاً صاف، گونیا و بدون انحراف باشند. کوچک ترین خطا در گونیای برش یا میزان تماس، ظرفیت باربری وصله را به شدت کاهش می دهد و از این رو، روش اتکایی به ندرت در مقایسه با دیگر انواع اتصالات میلگرد در سازه بتنی توصیه می شود.
محدودیت ها و شرایط آیین نامه ای وصله اتکایی
بر اساس مبحث نهم مقررات ملی ساختمان، ACI 318 و آیین نامه بتن ایران، نکات زیر در اجرای وصله اتکایی الزامی است:
- سطح انتهایی میلگردها باید کاملاً ۹۰ درجه نسبت به محور خود برش خورده باشند.
- حداکثر انحراف مجاز از عمود بودن بر محور میلگرد: ۱.۵ درجه
- انحراف مجاز سطح تماس دو میلگرد از حالت اتکای کامل: ۳ درجه
- این وصله صرفاً در میلگردهای فشاری با قطر ۲۵ میلی متر و بالاتر قابل استفاده است.
- در اعضای کششی، استفاده از وصله اتکایی کاملاً ممنوع است.
- محل اجرای وصله باید در ناحیه ای با حداقل تنش قرار گیرد.
- استفاده از وصله اتکایی تنها در قطعاتی مجاز است که دارای خاموت بسته یا مارپیچ باشند.
این محدودیت ها نشان می دهد که وصله اتکایی نسبت به دیگر روش های اتصالات میلگرد در سازه بتنی دامنه کاربرد محدودتری دارد و تنها باید در شرایط دقیق آیین نامه ای مورد استفاده قرار گیرد.
کاربرد عملی وصله اتکایی در ستون ها و میلگردهای فشاری
با وجود محدودیت ها، وصله اتکایی همچنان در موارد زیر کاربرد دارد:
- اتصال میلگردهای فشاری در ستون ها
- اعضایی که تحت نیروی فشاری محض قرار می گیرند
- موقعیت هایی که اجرای دیگر روش ها عملی نیست
- پروژه هایی با محدودیت زمان و هزینه (در صورتی که ضوابط آیین نامه ای رعایت شود)
نکته مهم این است که وصله اتکایی هرگز نباید در نواحی با بارهای پیچشی یا خمشی بالا استفاده شود. به دلیل ریسک بالای خطا در اجرا، این روش معمولاً تنها در پروژه های کوچک و کنترل شده به کار می رود و جایگاه آن در مقایسه با سایر انواع اتصالات میلگرد در سازه بتنی بسیار محدود است.
وصله جوشی
وصله جوشی یکی از روش های تخصصی اجرای اتصالات میلگرد در سازه بتنی است که با استفاده از حرارت بالا و ایجاد یکپارچگی متالورژیکی میان دو میلگرد انجام می شود. این روش در صورتی انتخاب می شود که اتصال باید مقاومت بسیار بالایی داشته باشد یا شرایط پروژه اجرای روش های پوششی و مکانیکی را محدود کرده باشد. با این حال، جوشکاری میلگرد یکی از حساس ترین و پرریسک ترین انواع وصله محسوب می شود و تنها در صورتی مجاز است که نوع فولاد، روش جوش، تجهیزات و مهارت اپراتور کاملاً با استانداردهای مبحث دهم مقررات ملی و آیین نامه های AWS سازگار باشد.
در بسیاری از پروژه ها، وصله جوشی به دلیل احتمال ایجاد تردی حرارتی، تغییر ساختار فولاد، یا کاهش مقاومت واقعی میلگرد توصیه نمی شود. همین حساسیت بالا باعث شده استفاده از وصله مکانیکی در بسیاری موارد جایگزین این نوع اتصالات میلگرد در سازه بتنی شود.
تفاوت جوش الکتریکی تماسی و جوش با قوس الکتریکی
وصله جوشی به صورت کلی به دو روش اصلی انجام می شود:
۱. جوش الکتریکی تماسی (نوک به نوک خمیری)
- مناسب اجرای کارخانه ای
- ممنوعیت اجرا در محیط های کارگاهی به دلیل کنترل دشوار
- قطر موردنیاز: حداقل ۱۰ میلی متر برای فولاد گرم نورد و ۱۴ میلی متر برای فولاد سرد
- نسبت سطح مقطع میلگردها نباید بیش از یک پنجم اختلاف داشته باشد
این روش تنها زمانی قابل پذیرش است که حرارت دهی و فشار کاملاً کنترل شده باشد.
۲. جوش با قوس الکتریکی (ذوبی با الکترود)
- اجرای متداول تر در پروژه ها
- نیازمند استفاده از الکترود مناسب هر نوع فولاد طبق مبحث دهم
- اجرای اتصال به صورت پهلو به پهلو، وصله جانبی یا نوک به نوک با پشت بند
- دمای بیش از حد می تواند ساختار فولاد را ترد و شکننده کند
هر دو روش در صورت اجرای غیر استاندارد، محل اتصال را به ضعیف ترین نقطه عضو تبدیل می کنند. به همین دلیل، در اتصالات میلگرد در سازه بتنی استفاده از جوشکاری باید کاملاً کنترل شده و محدود باشد.
استانداردهای AWS برای اجرای وصله جوشی
بر اساس استاندارد بین المللی ANSI/AWS D1.4، سه روش اصلی برای وصله جوشی میلگرد وجود دارد:
- اتصال سر به سر مستقیم
- مناسب میلگردهای قطر بیش از ۱۹ میلی متر
- اجرای جوش شیاری V شکل یک طرفه یا دوطرفه
- استفاده از لوله پشت بند برای قطرهای مساوی
- اتصال سر به سر غیرمستقیم
- تقویت سازه در اطراف محل جوش با فولادهای عرضی الزامی است
- استفاده از نبشی، صفحه وصله و جوش شیاری اریب
- اتصال پوششی جوشکاری شده
- برای جایگزینی اورلپ در شرایط خاص
- اجرای جوش ذوبی V شکل یک طرفه یا دوطرفه
- استفاده در حالت غیرتماسی با جوش اریب یک طرفه
رعایت این استانداردها شرط اساسی پذیرش وصله جوشی در اتصالات میلگرد در سازه بتنی است.
تست های مخرب و غیرمخرب برای کنترل کیفیت جوش
برای اطمینان از عملکرد صحیح وصله جوشی، انجام آزمایش های کنترل کیفیت الزامی است:
آزمون های مخرب:
- تست کشش
- تست خمش
اگر گسیختگی در ناحیه جوش رخ دهد، جوش مردود است.
آزمون های غیرمخرب:
- تست نفوذ (PT)
- تست امواج مافوق صوت (UT)
- تست برش داغ
این آزمون ها برای جلوگیری از وجود ترک، تخلخل، عدم ذوب یا نقص متالورژیکی در محل اتصال به کار می روند. با توجه به هزینه و حساسیت بالا، وصله جوشی تنها در شرایط ضروری به عنوان روش قابل قبول در اتصالات میلگرد در سازه بتنی مورد استفاده قرار می گیرد.
راهنمای انتخاب بهترین نوع اتصالات میلگرد در سازه بتنی
انتخاب روش مناسب برای اتصالات میلگرد در سازه بتنی یکی از تصمیمات مهم مهندسی است که مستقیماً بر مقاومت سازه، هزینه اجرا و کیفیت نهایی پروژه تأثیر می گذارد. هیچ روش واحدی وجود ندارد که برای تمام شرایط بهترین باشد؛ بلکه انتخاب صحیح وابسته به قطر میلگرد، نوع نیروهای وارد بر عضو، محدودیت های اجرایی، طراحی سازه و شرایط محیطی است. مهندسان طراح معمولاً با توجه به آیین نامه ها، موقعیت اجرای وصله و حساسیت عضو مورد نظر، یک یا چند روش را پیشنهاد می کنند.
عدم انتخاب درست، منشأ بسیاری از مشکلات سازه ای مانند شکست زودرس، تمرکز تنش، ترک خوردگی بتن و کاهش ظرفیت باربری است. بنابراین شناخت معیارهای تصمیم گیری، مهم ترین گام برای انتخاب بهترین نوع اتصالات میلگرد در سازه بتنی است.
معیارهای طراحی (قطر میلگرد، بارگذاری، محدودیت فضایی)
مهندسان هنگام انتخاب روش اتصال به مجموعه ای از معیارهای ثابت توجه می کنند:
- قطر میلگرد
- قطر کمتر از ۳۶ میلی متر: امکان استفاده از اورلپ
- قطر بالاتر از ۳۶ میلی متر: الزام استفاده از وصله مکانیکی
- نوع بارگذاری
- در نواحی کششی: پوششی با طول زیاد یا مکانیکی
- در نواحی فشاری: امکان وصله اتکایی یا مکانیکی
- در اعضای حیاتی مانند ستون و دیوار برشی: اولویت با وصله مکانیکی
- محدودیت فضایی
- تراکم زیاد آرماتور → حذف اورلپ
- فضای ناکافی برای بتن ریزی → انتخاب کوپلر
- نیاز به فاصله محوری دقیق → استفاده از اتصال مکانیکی
- سطح اهمیت عضو
- المان های با اهمیت بالا (ستون، اتصال تیر–ستون): ممنوعیت وصله های ضعیف
- اعضای کم اهمیت: امکان استفاده از وصله پوششی
این معیارها پایه کلی تصمیم گیری در انتخاب روش مناسب اتصالات میلگرد در سازه بتنی هستند.
اشتباهات رایج در انتخاب روش اتصال و راه حل های مهندسی
در پروژه های واقعی، موارد زیر از پرتکرارترین اشتباهات اجرایی محسوب می شوند:
- استفاده از وصله پوششی برای میلگردهای قطور
راه حل: استفاده از وصله مکانیکی یا کوپلر - اجرای اورلپ بدون رعایت طول پوشش استاندارد
راه حل: محاسبه دقیق بر اساس مبحث نهم و کنترل ناظر - وصله کاری در نواحی با تنش بالا یا در وسط دهانه تیر
راه حل: انتقال محل وصله به نواحی با تنش حداقلی - استفاده از روش های جوشی بدون تست و تأییدیه مهندس ناظر
راه حل: اجرای محدود و فقط در صورت الزامی بودن طبق آیین نامه - نصب نادرست کوپلر و خروج از مرکزیت میلگردها
راه حل: استفاده از آچار کوپلر استاندارد و کنترل گیج
هر یک از این خطاها کیفیت اتصالات میلگرد در سازه بتنی را به طور قابل توجهی کاهش می دهد.
چک لیست نهایی انتخاب روش مناسب اتصال میلگرد
این چک لیست می تواند راهنمای سریع مهندسان و ناظران پروژه باشد:
- قطر میلگرد چند میلی متر است؟
- عضو سازه ای تحت بار کششی است یا فشاری؟
- در محل اتصال، تراکم آرماتور چقدر است؟
- آیا امکان اجرای طول پوشش استاندارد وجود دارد؟
- شرایط محیط کار برای جوشکاری مناسب است؟
- آیا عضو مورد نظر در سطح اهمیت بالا قرار دارد؟
- آیا محدودیت زمانی یا کیفیتی خاص توسط کارفرما اعلام شده است؟
- آیا تجهیزات رزوه زنی و کنترل کیفیت در کارگاه موجود است؟
اجرای این چک لیست باعث می شود فرآیند انتخاب بهترین روش اتصالات میلگرد در سازه بتنی کاملاً مهندسی، دقیق و مطابق استانداردها باشد.
بهترین روش اتصالات میلگرد در سازه بتنی برای پروژه های امروز
اجرای صحیح اتصالات میلگرد در سازه بتنی یکی از عوامل حیاتی در تأمین استحکام، دوام و عملکرد مناسب سازه است. همان طور که مشاهده شد، چهار روش اصلی شامل وصله پوششی، وصله مکانیکی، وصله اتکایی و وصله جوشی هرکدام محدوده کاربرد و الزامات فنی خاص خود را دارند. انتخاب بهترین روش ارتباط مستقیم با نوع عضو سازه ای، قطر میلگرد، شرایط کارگاهی و آیین نامه های معتبر دارد. در بسیاری از پروژه های امروزی که تراکم آرماتور بالا، نیاز به کنترل کیفیت دقیق و محدودیت های فضایی وجود دارد، وصله مکانیکی به دلیل انتقال مستقیم نیرو، کاهش تراکم و قابلیت استفاده برای قطرهای زیاد میلگرد، جایگزین قابل اعتماد و استانداردی برای روش های سنتی محسوب می شود.
در مقابل، وصله پوششی همچنان راهکاری اقتصادی و مناسب برای پروژه های معمولی است؛ اما محدودیت قطر و طول همپوشانی، کاربرد آن را محدودتر کرده است. وصله اتکایی تنها در شرایط بسیار خاص برای میلگردهای فشاری مجاز است و وصله جوشی نیز به دلیل ریسک بالا و الزامات سختگیرانه تنها باید در صورت ضرورت اجرا شود. بنابراین، در جمع بندی می توان گفت که شناخت رفتار هر روش، رعایت ضوابط آیین نامه ای و استفاده از تجهیزات استاندارد کلید دستیابی به اتصالات ایمن و پایدار در سازه های بتن آرمه محسوب می شود.
