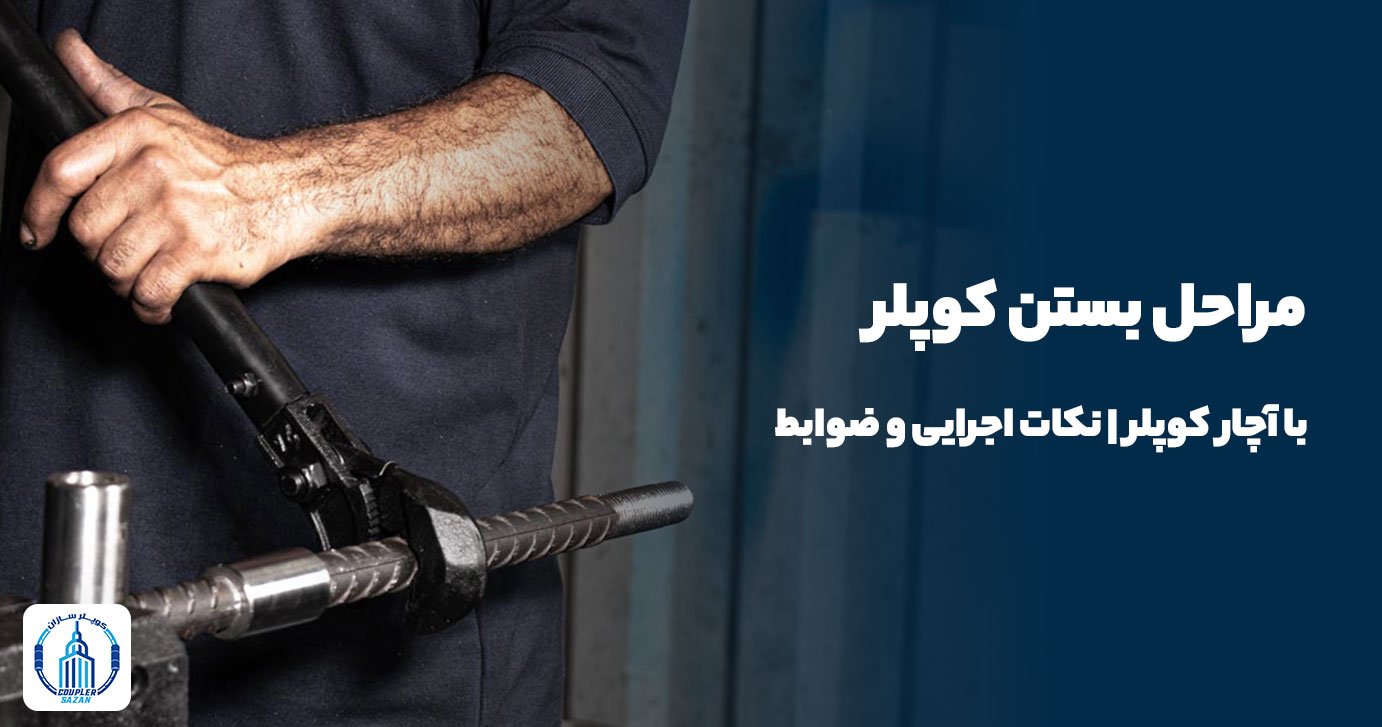

مراحل بستن کوپلر یکی از حساس‌ترین بخش‌های اجرای آرماتوربندی در پروژه‌های عمرانی است. اتصال میلگردها اگر به‌درستی انجام نشود، می‌تواند ایمنی کل سازه را تحت تأثیر قرار دهد. به همین دلیل، استفاده از کوپلر و اجرای صحیح آن با ابزار مناسب مثل آچار کوپلر، نه‌تنها استحکام بیشتری به سازه می‌دهد، بلکه سرعت کار را نیز افزایش می‌دهد.
در این مقاله، به‌طور گام‌به‌گام به بررسی مراحل بستن کوپلر و میلگرد با آچار کوپلر می‌پردازیم. همچنین نکات اجرایی، ضوابط آیین‌نامه‌ای و خطاهای رایج را مرور خواهیم کرد تا مسیر اجرای این اتصال مکانیکی با حداکثر دقت و اطمینان طی شود. هدف این است که پیمانکاران، مهندسان و مجریان پروژه بتوانند با رعایت استانداردها، ریسک خطا را کاهش دهند و دوام سازه را تضمین کنند.
ضوابط اجرایی مرتبط با مراحل بستن کوپلر
اجرای صحیح و اصولی کوپلر در پروژه‌های عمرانی تنها با شناخت و رعایت ضوابط آیین‌نامه‌ای امکان‌پذیر است. اگرچه مراحل بستن کوپلر در ظاهر ساده به نظر می‌رسد، اما بدون توجه به الزامات فنی و استانداردها، نتیجه نهایی می‌تواند ایمنی و دوام سازه را تحت تأثیر قرار دهد. در ادامه، مهم‌ترین ضوابط اجرایی را مرور می‌کنیم.
الزامات آیین‌نامه‌ای و مقررات ملی ساختمان
مطابق مبحث نهم مقررات ملی ساختمان ایران و جدیدترین ویرایش آیین‌نامه بین‌المللی ACI 318، استفاده از وصله‌های مکانیکی در تیرها، ستون‌ها و دیوارهای بتن‌آرمه مجاز است، به شرط آنکه تمامی ضوابط طراحی و اجرایی رعایت شود. این آیین‌نامه‌ها تأکید دارند که وصله مکانیکی باید توانایی انتقال کامل نیروهای کششی و فشاری را داشته باشد و در سازه‌های لرزه‌ای، الزامات ویژه‌ای برای محل و نحوه نصب کوپلر میلگرد در نظر گرفته می‌شود.
معیارهای مقاومت و عملکرد کوپلر
کوپلرها به‌طور کلی در دو رده اصلی تعریف می‌شوند:
-
رده اول (Type 1): وصله باید در کشش و فشار مقاومتی حداقل برابر با 1.25 Abfy (یعنی ۱.۲۵ برابر مقاومت تسلیم میلگرد) داشته باشد.
-
رده دوم (Type 2): علاوه بر الزامات نوع اول، وصله باید در کشش مقاومتی معادل Abfsu (مقاومت کششی میلگرد) را نیز برآورده کند.
این طبقه‌بندی تعیین می‌کند که کوپلر در چه بخشی از سازه مجاز به استفاده است. به‌طور مثال، کوپلرهای نوع اول در قاب‌های خمشی ویژه بتن‌آرمه محدودیت بیشتری دارند.
استانداردهای کنترل کیفیت و آزمایش‌ها
اطمینان از کیفیت کوپلر تنها با اجرای آزمایش‌های استاندارد میسر است. مهم‌ترین آزمایش در این زمینه، تست کشش بر اساس استاندارد ASTM A1034 است. مطابق ضوابط، باید قبل از شروع پروژه حداقل سه نمونه آزمایش کشش انجام شود و در طول اجرای پروژه نیز به ازای هر ۵۰۰ اتصال، یک آزمایش کشش صورت گیرد. در پروژه‌های خاص یا حساس، این تعداد به ازای هر ۵۰ اتصال کاهش می‌یابد.
الزامات اجرایی در کارگاه
برای آنکه مراحل بستن کوپلر به‌طور اصولی انجام شود، چند نکته کلیدی باید رعایت گردد:
-
رزوه‌کاری میلگردها باید تنها با دستگاه مخصوص و به روش شکل‌دهی سرد انجام شود.
-
استفاده از درپوش محافظ برای جلوگیری از آسیب رزوه و درپوش پلاستیکی برای ممانعت از ورود گرد و غبار یا رطوبت الزامی است.
-
برش میلگرد باید با اره دیسکی انجام شود تا سطحی صاف و عمود بر محور میلگرد حاصل شود.
شرایط خاص در سازه‌های لرزه‌ای و با شکل‌پذیری بالا
در سازه‌هایی که نیازمند شکل‌پذیری متوسط یا زیاد هستند، آیین‌نامه‌ها ضوابط سخت‌گیرانه‌تری دارند. به‌طور مثال:
-
وصله‌ها باید در مقاطع حساس مانند ستون‌ها به‌صورت یک در میان اجرا شوند.
-
فاصله وصله‌ها در میلگردهای مجاور نباید کمتر از ۶۰۰ میلی‌متر باشد.
-
در اعضای کششی، این فاصله حداقل باید ۷۵۰ میلی‌متر در نظر گرفته شود.
رعایت این ضوابط باعث می‌شود اتصال میلگردها به‌وسیله کوپلر، همانند خود میلگرد مقاومت و کارایی داشته باشد.
ابزار و تجهیزات مورد نیاز در مراحل بستن کوپلر
برای آنکه مراحل بستن کوپلر به‌درستی و مطابق با ضوابط انجام شود، به مجموعه‌ای از ابزارها و تجهیزات نیاز است. انتخاب صحیح این ابزارها هم سرعت اجرای پروژه را افزایش می‌دهد و هم کیفیت و دوام اتصال را تضمین می‌کند.
آچار کوپلر (ویژگی‌ها و انواع آن)
مهم‌ترین وسیله در این فرآیند، آچار کوپلر است. طراحی این آچار به گونه‌ای است که می‌تواند میلگرد رزوه‌شده را تا آخرین دندانه رزوه داخل کوپلر محکم کند. در پروژه‌های بزرگ، استفاده از آچارهای مخصوص کوپلر نسبت به آچارهای معمولی توصیه می‌شود، زیرا:
-
سرعت کار بالاتر می‌رود.
-
نیاز به باز و بسته کردن مداوم دهانه آچار وجود ندارد.
-
فشار یکنواخت‌تری روی رزوه‌ها اعمال می‌شود.
دستگاه رزوه‌زن میلگرد
برای آنکه میلگردها امکان اتصال به کوپلر را داشته باشند، ابتدا باید رزوه شوند. این کار توسط دستگاه رزوه‌زن مکانیکی انجام می‌شود که با روش شکل‌دهی سرد یا ماشین‌کاری، رزوه‌های دقیق و استاندارد روی میلگرد ایجاد می‌کند. کیفیت رزوه‌کاری نقش مستقیمی در ایمنی اتصال دارد.
وسایل ایمنی و درپوش‌های محافظ
-
دستکش ایمنی و عینک محافظ: هنگام بستن کوپلر با آچار، برای جلوگیری از آسیب به دست و چشم ضروری است.
-
درپوش محافظ ضربه: پس از رزوه‌کاری میلگرد، برای جلوگیری از صدمه به رزوه‌ها استفاده می‌شود.
-
درپوش پلاستیکی: مانع ورود گرد و غبار و رطوبت به داخل کوپلر شده و طول عمر اتصال را افزایش می‌دهد.
ابزارهای جانبی
-
برس سیمی یا سنگ سایش برای تمیز کردن سطح میلگرد قبل از اتصال.
-
اره دیسکی برای برش میلگرد با سطح صاف و عمود بر محور.
-
گریس صنعتی که در برخی موارد برای روان‌سازی رزوه‌ها و جلوگیری از خوردگی به کار می‌رود.
مراحل بستن کوپلر روی میلگرد (گام به گام)
اجرای صحیح مراحل بستن کوپلر به‌طور مستقیم بر استحکام سازه اثر می‌گذارد. هر مرحله باید با دقت و بر اساس ضوابط آیین‌نامه‌ای انجام شود تا اطمینان حاصل گردد که اتصال میلگردها عملکردی مشابه خود میلگرد خواهد داشت. در ادامه، گام‌های اجرایی را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم:
بررسی و آماده‌سازی میلگردها
قبل از نصب کوپلر، میلگردها باید از نظر ظاهری و فنی آماده شوند:
-
ابتدا سطح و انتهای میلگردها با برس سیمی یا ابزار مشابه تمیز شود تا آلودگی، زنگ‌زدگی یا روغن روی آن باقی نماند.
-
اگر طول میلگرد نیاز به اصلاح دارد، برش آن باید با اره دیسکی انجام شود تا سطحی صاف و عمود به دست آید.
-
رزوه‌ها باید کنترل شوند تا آسیب‌دیده یا خورده نشده باشند، زیرا هر نقصی در رزوه می‌تواند استحکام اتصال را کاهش دهد.
انتخاب کوپلر مناسب
انتخاب کوپلر باید متناسب با قطر و رده میلگرد باشد. استفاده از کوپلر نامتناسب نه‌تنها اتصال را ضعیف می‌کند، بلکه می‌تواند موجب شکست در حین بارگذاری شود. توجه به کیفیت کوپلر و استانداردهای تولید نیز در این مرحله ضروری است.
اتصال اولیه میلگردها به کوپلر
-
میلگرد اول باید تا نصف طول کوپلر وارد شود.
-
سپس میلگرد دوم از سمت دیگر وارد شده و با میلگرد اول هم‌تراز می‌شود.
-
این مرحله نیازمند دقت در تراز بودن دو میلگرد است تا نیرو به‌طور یکنواخت منتقل شود.
سفت کردن نهایی با آچار کوپلر
-
پس از قرارگیری هر دو میلگرد در کوپلر، با استفاده از آچار کوپلر عمل سفت کردن انجام می‌شود.
-
باید دقت شود که سفت کردن تا آخرین رزوه ادامه پیدا کند تا اتصال کامل شود.
-
فشار بیش از حد روی رزوه‌ها ممنوع است، زیرا می‌تواند به کوپلر و میلگرد آسیب بزند.
-
در نهایت، یک کنترل چشمی انجام می‌شود تا مطمئن شویم هیچ بخشی از رزوه میلگرد بیرون از کوپلر باقی نمانده است.
نکات اجرایی و کنترل کیفیت پس از مراحل بستن کوپلر
بعد از آنکه مراحل بستن کوپلر روی میلگرد انجام شد، لازم است اقدامات تکمیلی برای اطمینان از صحت اجرا و دوام اتصال صورت گیرد. این مرحله اغلب نادیده گرفته می‌شود، در حالی‌که می‌تواند از بروز خطاهای پرهزینه جلوگیری کند.
استفاده از درپوش‌های محافظ
-
پس از رزوه‌کاری و بستن کوپلر، باید از درپوش پلاستیکی استفاده شود تا از ورود گرد و غبار، رطوبت یا مصالح به داخل کوپلر جلوگیری شود.
-
استفاده از درپوش ضربه‌گیر نیز ضروری است تا در حین عملیات کارگاهی، رزوه‌ها آسیب نبینند.
تست کشش و بازرسی نظارتی
-
برای اطمینان از انتقال کامل نیرو بین میلگردها، انجام آزمایش کشش مطابق با ASTM A1034 ضروری است.
-
این تست باید هم قبل از شروع پروژه (به‌صورت نمونه اولیه) و هم در حین اجرا به‌صورت دوره‌ای انجام شود.
-
حضور ناظر پروژه در این مرحله الزامی است تا از رعایت کامل استانداردها اطمینان حاصل گردد.
نکات ایمنی در کارگاه
-
هنگام بستن کوپلر با آچار، استفاده از دستکش ایمنی و عینک محافظ ضروری است.
-
کارگران باید آموزش کافی برای تشخیص بستن صحیح کوپلر داشته باشند، چراکه سفت کردن ناقص یا بیش از حد می‌تواند کل اتصال را بی‌اثر کند.
-
توصیه می‌شود پس از هر اتصال، یک کنترل چشمی دقیق انجام شود تا هیچ رزوه‌ای بیرون نزده باشد و میلگردها کاملاً هم‌تراز باشند.
نگهداری و محافظت در شرایط محیطی
-
در مناطق مرطوب یا خورنده، باید از گریس یا پوشش‌های ضدزنگ برای حفاظت از رزوه‌ها استفاده شود.
-
در طول اجرای پروژه، کوپلرها باید در محیطی خشک و دور از آلودگی انبار شوند تا کیفیت آن‌ها پیش از نصب تحت تأثیر قرار نگیرد.
خطاهای رایج در مراحل بستن کوپلر
اجرای صحیح مراحل بستن کوپلر نیازمند دقت و رعایت دستورالعمل‌ها است. هرگونه خطا در این فرآیند می‌تواند ایمنی و دوام سازه را به خطر بیندازد. در ادامه به مهم‌ترین خطاهای رایج و پیامدهای آن‌ها اشاره می‌کنیم:
انتخاب کوپلر نامتناسب
یکی از اشتباهات رایج، استفاده از کوپلری است که با قطر یا رده میلگرد مطابقت ندارد. این موضوع باعث می‌شود اتصال به‌درستی قفل نشود و تحت بارهای فشاری یا کششی دچار شکست گردد. انتخاب کوپلر باید دقیقاً مطابق با مشخصات میلگرد و الزامات آیین‌نامه‌ای باشد.
سفت کردن ناقص یا بیش از حد
-
سفت کردن ناقص: اگر کوپلر تا آخرین رزوه محکم نشود، بخش‌هایی از رزوه میلگرد بیرون می‌ماند و انتقال نیرو ناقص خواهد بود.
-
سفت کردن بیش از حد: فشار بیش از اندازه روی رزوه‌ها می‌تواند منجر به آسیب یا ترک خوردگی در میلگرد و کوپلر شود. در هر دو حالت، استحکام اتصال به‌شدت کاهش پیدا می‌کند.
بی‌توجهی به دستورالعمل سازنده
هر تولیدکننده، دفترچه راهنمایی برای نصب صحیح کوپلر ارائه می‌دهد. نادیده گرفتن این دستورالعمل‌ها و تکیه بر روش‌های تجربی یکی از خطاهای رایج است. این موضوع علاوه بر کاهش کیفیت اتصال، می‌تواند مسئولیت حقوقی و فنی برای پیمانکار ایجاد کند.
عدم استفاده از ابزار مناسب
گاهی به جای آچار مخصوص کوپلر از ابزارهای غیرتخصصی مانند آچار لوله‌گیر استفاده می‌شود. این کار نه‌تنها باعث کاهش سرعت اجرا می‌شود، بلکه خطر لغزش و آسیب رزوه‌ها را افزایش می‌دهد. استفاده از آچار کوپلر استاندارد برای جلوگیری از چنین مشکلاتی الزامی است.
بی‌توجهی به کنترل کیفیت و آزمایش‌ها
یکی دیگر از خطاهای متداول، نادیده گرفتن تست کشش و کنترل کیفی بعد از نصب است. بدون این آزمایش‌ها نمی‌توان از انتقال کامل نیرو و ایمنی اتصال مطمئن شد.
جمع‌بندی و نتیجه‌گیری
اتصال صحیح میلگردها یکی از مهم‌ترین مراحل در اجرای سازه‌های بتنی است و هر خطا در این بخش می‌تواند ایمنی کل پروژه را تحت‌تأثیر قرار دهد. اجرای اصولی مراحل بستن کوپلر با استفاده از آچار کوپلر و رعایت ضوابط آیین‌نامه‌ای، این اطمینان را به مجریان پروژه می‌دهد که انتقال نیرو بین میلگردها به‌طور کامل انجام شود.
در این مقاله دیدیم که:
-
ضوابط آیین‌نامه‌ای و استانداردها مانند ACI 318 و ASTM A1034 چارچوب روشنی برای اجرای صحیح کوپلر ارائه می‌دهند.
-
ابزارهایی مثل آچار کوپلر و دستگاه رزوه‌زن نقش کلیدی در کیفیت اجرا دارند.
-
رعایت دقیق مراحل شامل آماده‌سازی میلگرد، انتخاب کوپلر مناسب، اتصال اولیه و سفت کردن نهایی، لازمه‌ی یک اتصال ایمن است.
-
توجه به نکات اجرایی و کنترل کیفیت پس از نصب، از بروز خطاهای پرهزینه جلوگیری می‌کند.
بنابراین، اجرای درست این مراحل نه‌تنها موجب افزایش استحکام و ایمنی سازه می‌شود، بلکه باعث صرفه‌جویی در زمان و هزینه‌های پروژه نیز خواهد شد. پیشنهاد می‌شود برای اطمینان بیشتر، همیشه از محصولات استاندارد و تأییدشده برند کوپلرسازان استفاده شود و تمامی مراحل نصب زیر نظر متخصصان و دستگاه نظارت پروژه انجام گیرد.
سوالات متداول (FAQ)
آیا برای بستن کوپلر نیاز به گشتاورسنج (Torque Meter) است؟
خیر. در بیشتر موارد، بستن کوپلر با استفاده از آچار کوپلر یا حتی آچار لوله‌گیر معمولی امکان‌پذیر است، به شرطی که میلگردها تا آخرین رزوه محکم شوند. با این حال، کنترل چشمی و نظارت کارشناس برای اطمینان از صحت اجرا ضروری است.
کوپلر در چه سازه‌هایی کاربرد بیشتری دارد؟
کوپلر در تمام سازه‌های بتنی مسلح قابل استفاده است، اما بیشترین کاربرد آن در پروژه‌هایی است که نیاز به کاهش تراکم آرماتور، افزایش سرعت اجرا و اطمینان از انتقال کامل نیرو دارند. ستون‌ها، تیرها، دیوارهای برشی و سازه‌های بلندمرتبه از مهم‌ترین محل‌های استفاده از کوپلر هستند.
تفاوت کوپلر نوع اول و دوم در آیین‌نامه چیست؟
کوپلر نوع اول باید حداقل ۱.۲۵ برابر مقاومت تسلیم میلگرد را در کشش و فشار تحمل کند. کوپلر نوع دوم علاوه بر این، باید مقاومت کششی معادل مقاومت نهایی میلگرد را نیز داشته باشد. به همین دلیل، کوپلر نوع دوم محدودیت کمتری در محل استفاده دارد و در سازه‌های لرزه‌ای بیشتر توصیه می‌شود.
آیا بستن کوپلر فقط باید توسط متخصص انجام شود؟
بله. هرچند ظاهر کار ساده است، اما اجرای صحیح مراحل بستن کوپلر نیازمند دانش فنی و تجربه عملی است. استفاده از نیروی متخصص باعث کاهش خطا و افزایش ایمنی سازه خواهد شد.
